6 TURN PLUS 236
Gorge de forme S
définit une gorge axiale sur le contour externe ou interne. La gorge
est affectée à l'élément de référence précédemment sélectionné.
Paramètres
Z:
Point initial de la gorge
Ki: Largeur de la gorge (vérifier le signe !)
I: Diamètre/rayon du fond de la gorge
Ii: Profondeur de la gorge
B: Rayon externe/chanfrein (sur les deux faces de la gorge)
■ Non: pas de chanfrein/d'arrondi
■ Chanfrein: B = largeur du chanfrein
■ Arrondi: B = rayon de l'arrondi

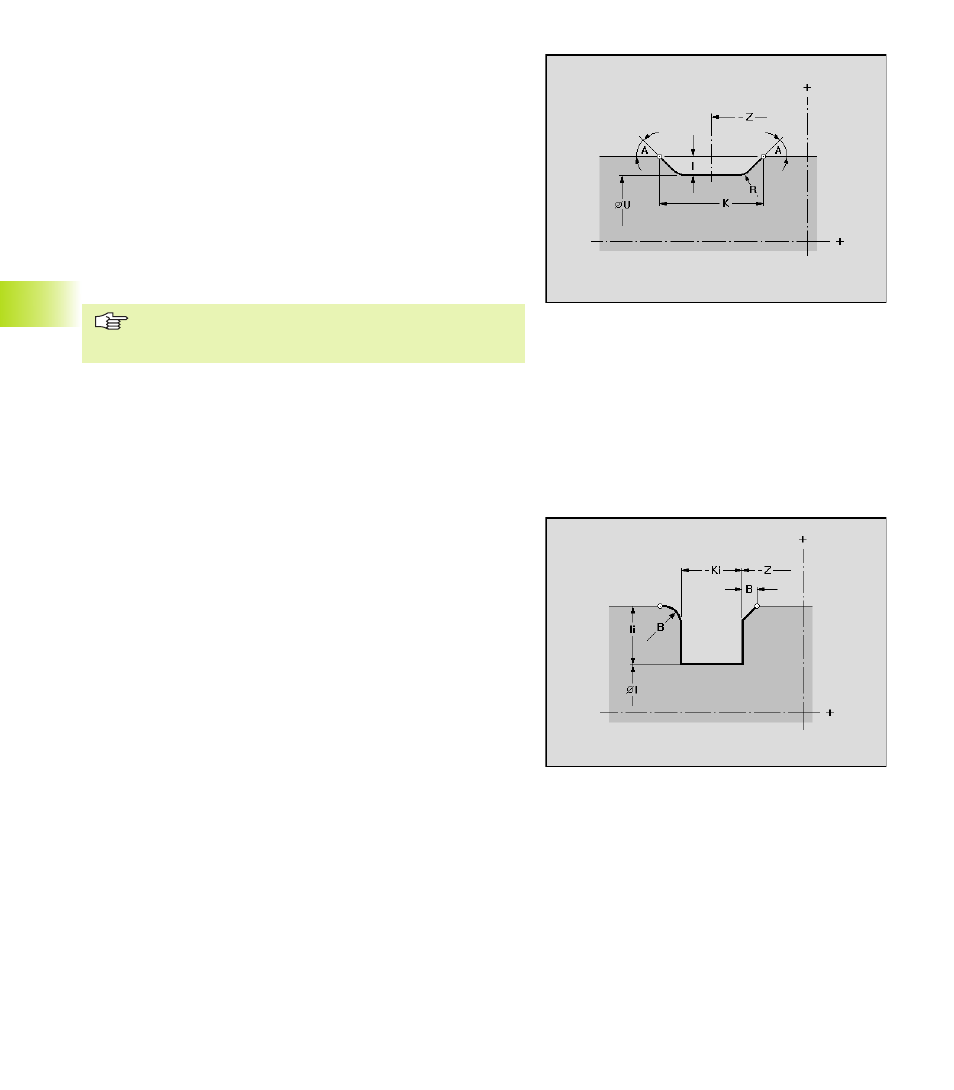

Tournage libre (forme FD)
définit un tournage libre axial ou radial sur un élément de référence
linéaire. Le tournage libre est affecté à l'élément de référence
précédemment sélectionné.
Paramètres
X/Z:
Point de référence
K: Largeur de la gorge
I: Profondeur de la gorge
U: Diamètre/rayon du fond de la gorge (si le fond de la gorge
est parallèle à l'axe Z)
A: Angle de la gorge ( 0° < A <= 90° )
R: Rayon interne aux deux angles de la gorge
Pour la profondeur de gorge, la CNC PILOT se réfère à
l'élément de référence. Le fond de la gorge est parallèle
à l'élément de référence.
