CNC PILOT 4290 HEIDENHAIN 209
Softkeys
Représentation sous forme d'un
„modèle compact“ en vue standard
(non tournée, non agrandie/réduite)
Représentation sous forme d'un
„modèle avec quadrillage“
Agrandir la représentation
Réduire la représentation

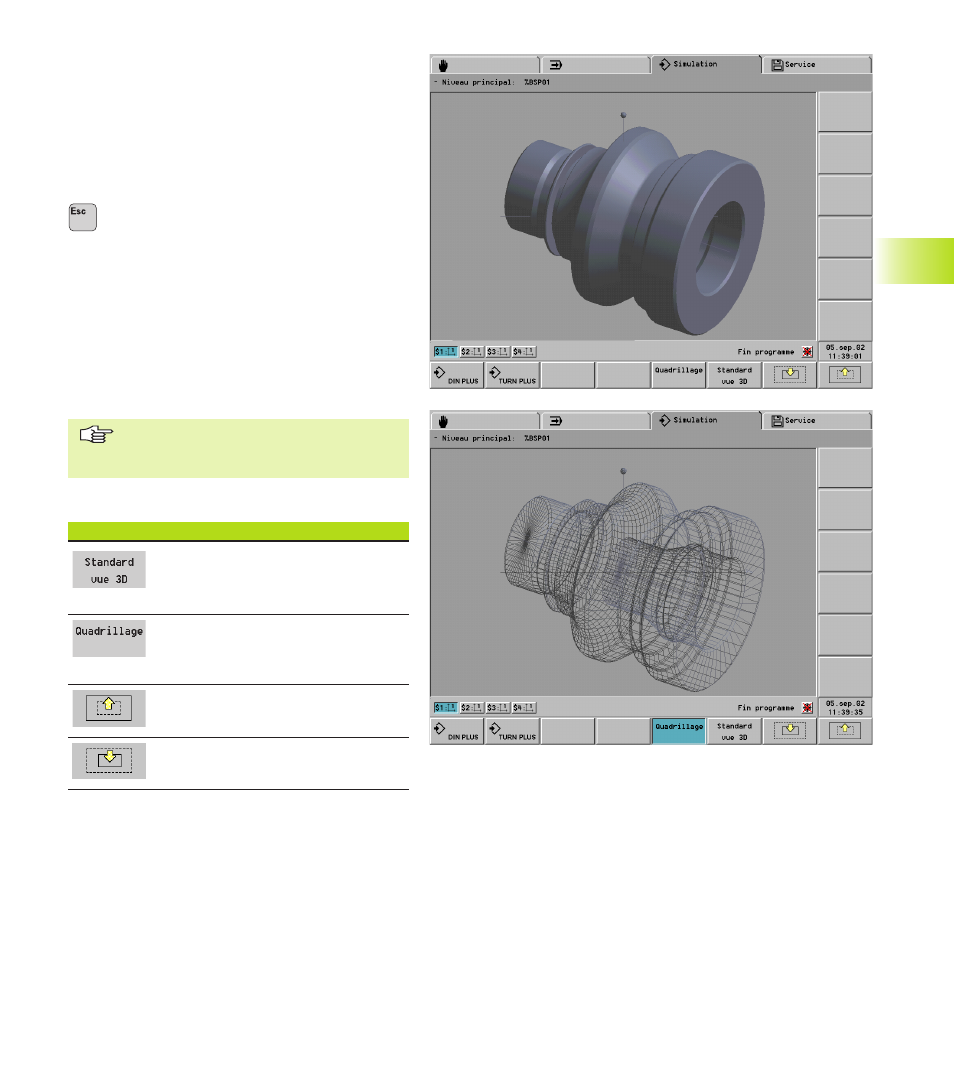

5.7 Vue 3D
Avec la vue 3D, la CNC PILOT affiche la pièce en
tenant compte de l'état d'usinage résultant de la
simulation. Si vous appelez la représentation 3D à
partir de la simulation du contour, la CNC PILOT
représente alors la pièce finie.
Appel: Sous-menu „Vue 3D“
Quitter la vue 3D
Action sur la représentation:
■ Par softkey, vous commutez entre la
„représentation du modèle compact et du
modèle avec quadrillage“
■ Agrandir: Softkey ou „Page vers l'avant“
■ Réduire: Softkey ou „Page vers l'arrière“
■ Tourner: Touches de curseur, touche plus et
touche moins
■ La softkey „vue 3D standard“ représente la
pièce dans sa taille standard et à la position
standard
La vue 3D tient compte des contours
générés par le tournage – et pas des
opérations d'usinage sur l'axe C ou Y.
