6 TURN PLUS
254

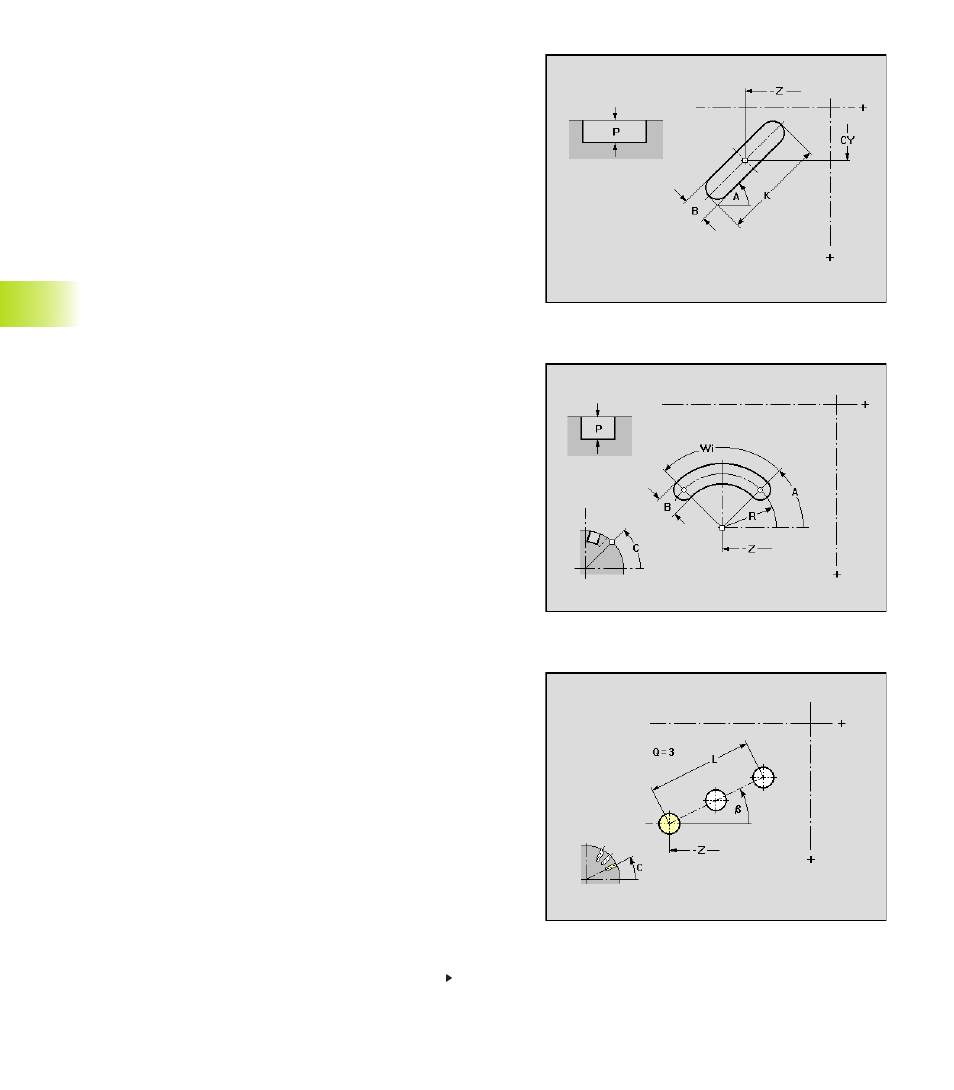

Rainure circulaire
Paramètres
Z:
Centre de la figure
CY:
Centre de la figure – Angle comme „cote de segment”
C:
Centre de la figure – Angle
A:
Angle initial (point initial) de la rainure (référence: axe Z)
W:
Angle final (point final) de la rainure (référence: axe Z)
R:
Rayon de courbure (référence: trajectoire du centre de la
rainure)
B:
Largeur de la rainure
P:
Profondeur de la figure
Rainure linéaire
Paramètres
Z:
Centre de la figure
CY:
Centre de la figure – Angle comme „cote de segment”
C:
Centre de la figure – Angle
A:
Angle axe longitudinal de la rainure (référence: axe Z)
K:
Longueur de la rainure
B:
Largeur de la rainure
P:
Profondeur de la figure
6.6 Contours avec l'axe C
Suite: cf. page suivante
Modèle de trous linéaire, modèle de figures linéaire
Paramètres
Z:
Point initial du modèle
CY:
Point initial du modèle – angle comme „cote de segment”
C:
Point initial du modèle – angle
Q:
Nombre de figures
K:
Point final du modèle
Ki:
Distance entre les figures (dans le sens Z)
CYE:
Point final du modèle – angle comme „cote de segment”
CYi:
Distance entre les figure – comme „cote de segment”
