6 TURN PLUS 332

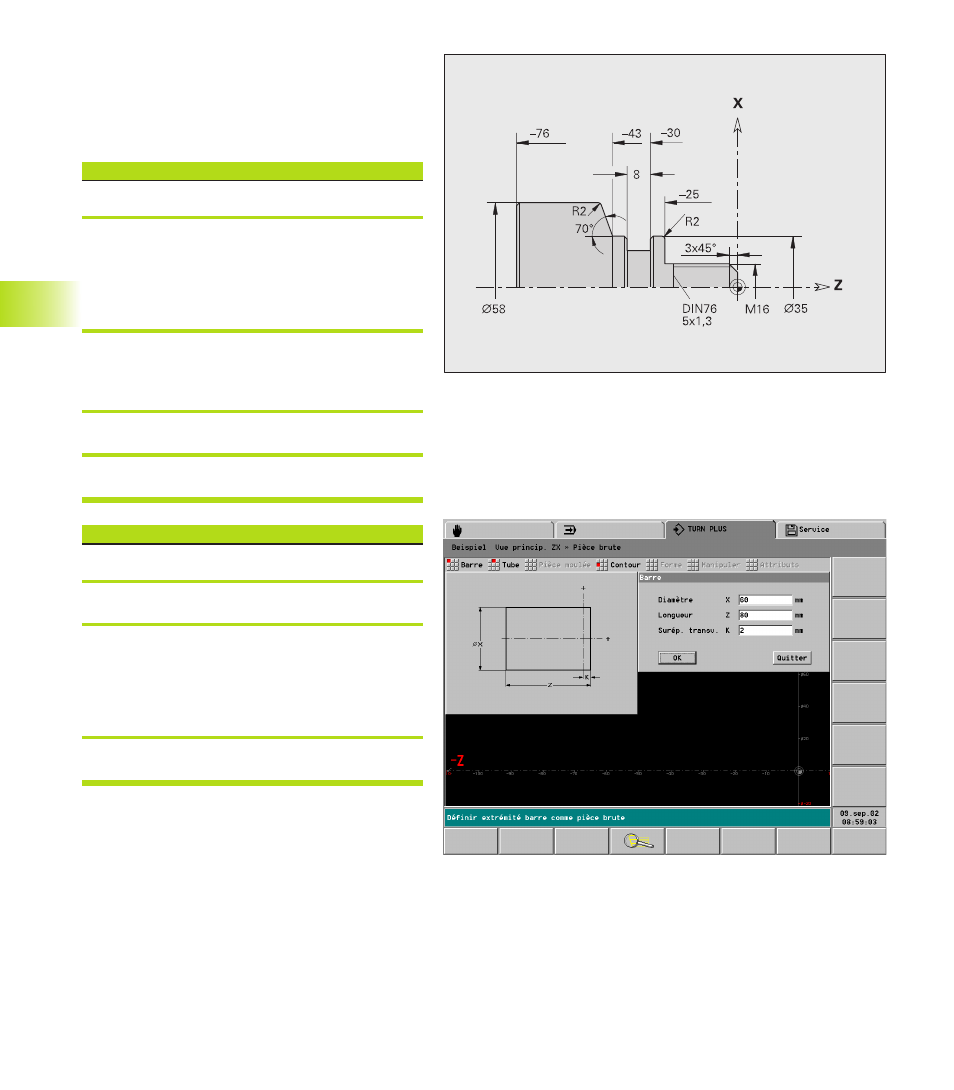

6.16 Exemple
chanfreins non cotés: 1x45°
rayons non cotés: 1mm
Pièce brute: ¬60 X 80; matière pièce: Ck 45
6.16 Exemple
En partant du plan, on définit les phases d'usinage
destinées à réaliser le contour de la pièce brute et
de la pièce finie, l'outillage et la création
automatique du plan de travail.
Créer le programme
Sélectionner „Programme – Nouveau“
<
Boîte de dialogue „Nouveau PGM“:
■ Introduire le nom du programme
■ Matière de la pièce – à sélectionner dans la liste
de mots fixes
■ Appuyer sur le bouton „En-tête PGM“
<
Boîte de dialogue „En-tête PGM“:
■ Introduire „broche – chariot pour 1er serrage
■ Si nécessaire, remplir les autres champs
<
Retour à la boîte de dialogue „Nouveau PGM“
<
„OK“ – Le nouveau programme est créé
Définir la pièce brute
Sélectionner „Pièce – Pièce brute“
<
Sélectionner „Barre“
<
Boîte de dialogue „Barre“:
■ Diamètre = 60 mm
■ Longueur = 80 mm
■ Surépaisseur = 2 mm
■ „OK“ – TURN PLUS affiche la pièce brute
<
„Touche ESC“ – retour au menu principal
