4 DIN PLUS 156

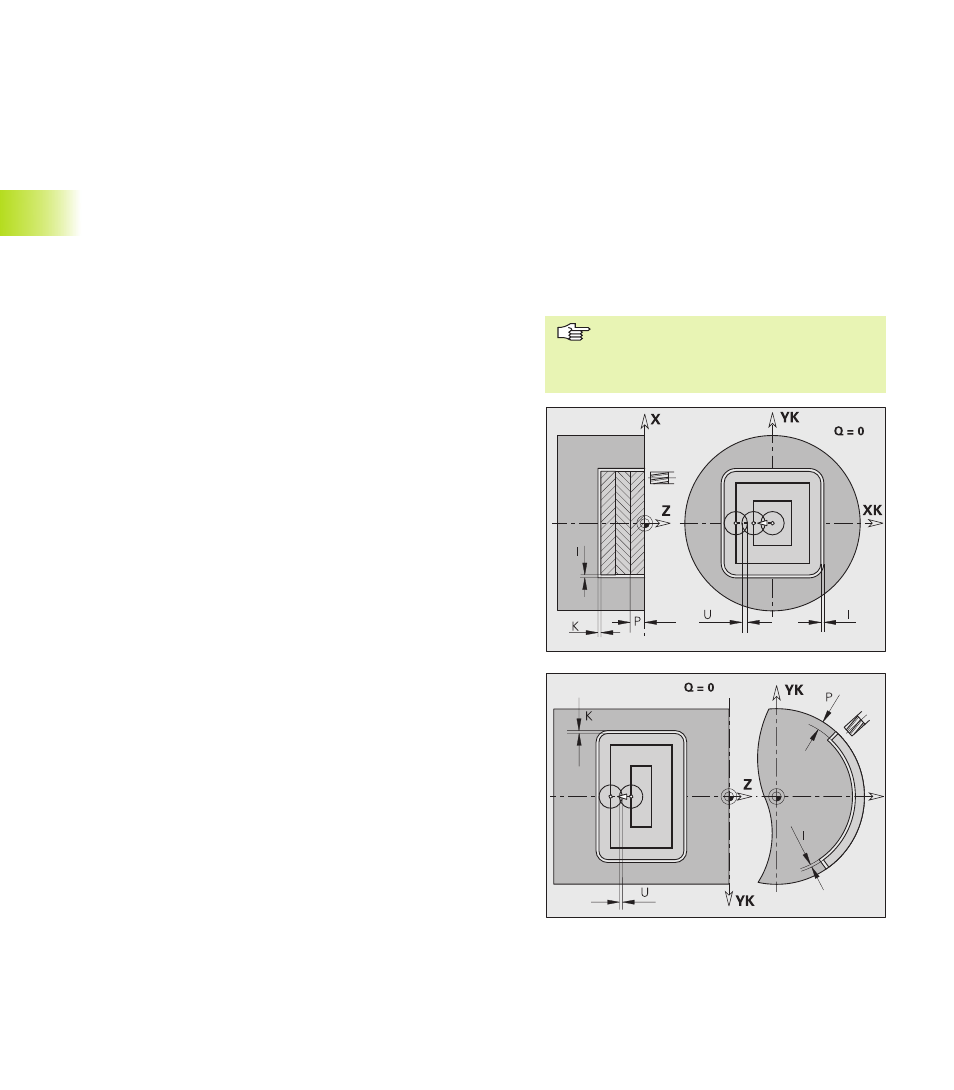

Ebauche de fraisage de poches G845
G845 réalise l'ébauche de contours fermés et de figures des
sections de programme:
■ FRONT
■ FACE ARR.
■ POURTOUR
Vous agissez sur le sens de fraisage avec le „sens de déroulement
du fraisage H“, le ”sens d'usinage Q“, et le sens de rotation de la
fraise (cf. tableau G846).
Paramètres
NS:
Numéro de séquence – référence à la définition du contour
P: Profondeur de fraisage (max.) (plongée sur le plan de fraisage)
I: Surépaisseur dans le sens X
K: Surépaisseur dans le sens Z
U: Facteur (min.) de recouvrement - recouvrement des
trajectoires de fraisage (recouvrement = U*diamètre de la
fraise) – par défaut: 0,5
V: Facteur de dépassement – sans signification pour les
opérations d'usinage avec axe C
H: Sens de déplacement de la fraise – par défaut: 0
■ H=0: en opposition
■ H=1: en avalant
F: Avance de plongée (pour plongée en profondeur) – par défaut:
avance active
E: Avance réduite pour éléments circulaires – par défaut: avance
actuelle
J: Plan de retrait – par défaut: retour à la position initiale
■ face frontale ou face arrière: position de retrait dans le sens
Z
■ pourtour: position de retrait dans le sens X (cote de
diamètre)
Q: Sens d'usinage – par défaut: 0
■ Q=0: de l'intérieur vers l'extérieur
■ Q=1: de l'extérieur vers l'intérieur
Avec axe Y: cf. Manuel d'utilisation „CNC PILOT 4290 avec axe Y“
Surépaisseurs sont prises en compte
pour G845 (G57: sens X, sens Z; G58:
surépaisseur équidistante dans le plan
de fraisage).
4.1
1 Cy
cles de fr
aisag
e
Exécution du cycle
1 position initiale (X, Z, C) correspond à la position
avant le cycle
2 calcule la répartition des passes (passes surfaces
de fraisage, passes fraisage en profondeur)
3 se déplace à la distance de sécurité et plonge
pour la première profondeur de fraisage
4 fraise un plan
5 relève l'outil à la distance de sécurité, se déplace
et plonge pour la profondeur de fraisage suivante
6 répète 4...5 jusqu'à ce que la totalité de la surface
soit fraisée
7 rétracte l'outil en fonction du „plan de retrait J“
