6 TURN PLUS

234

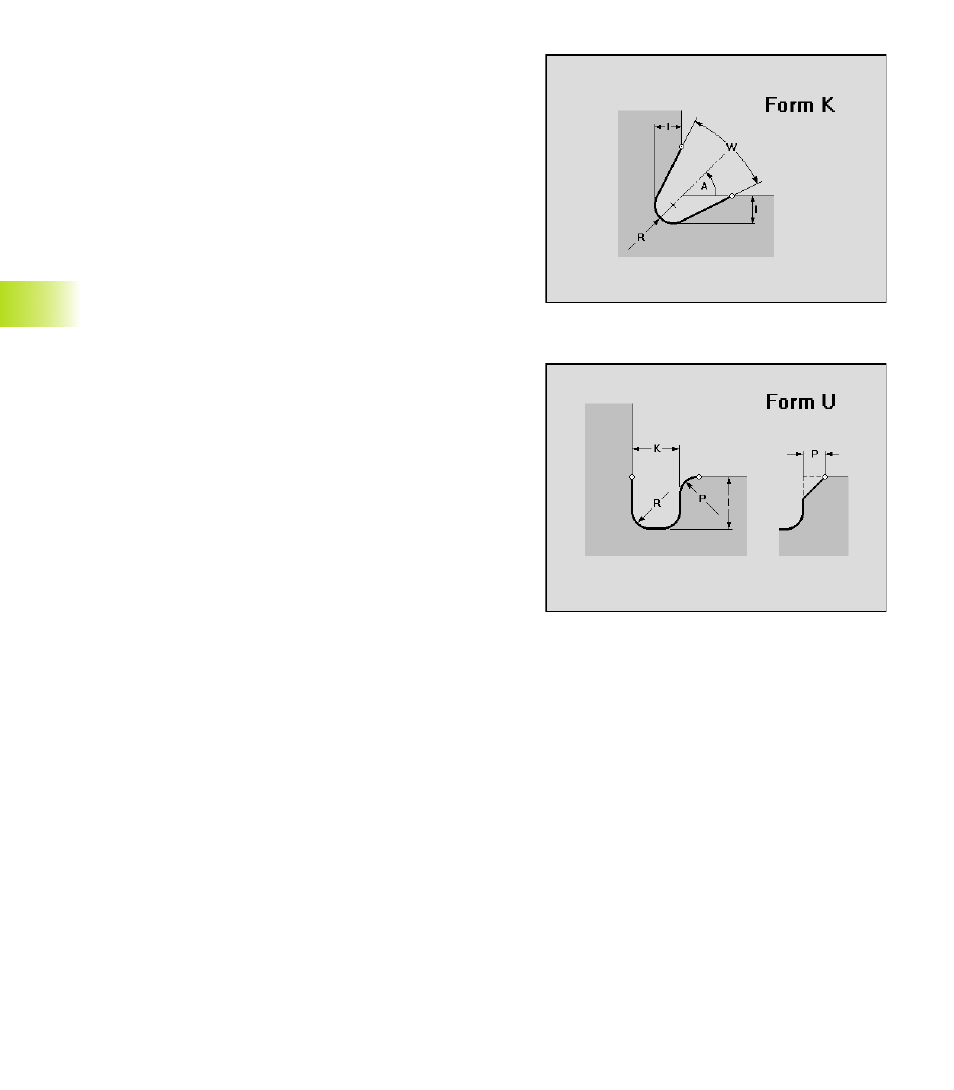

Dégagement de forme K

Paramètres
I:

Profondeur dégagement

R:

Rayon du dégagement

W:

Angle d'ouverture

A:

Angle d'entrée (par rapport à l'axe longitudinal) – par défaut:
45°

Dégagement de forme U

Paramètres
K:

Longueur du dégagement (largeur du dégagement)

I:

Profondeur du dégagement (cote de rayon)

R:

Rayon interne (aux deux angles de la gorge) – par défaut: 0

P:

Rayon externe/chanfrein

■

Non: pas de chanfrein/d'arrondi

■

Chanfrein: P = largeur du chanfrein

■

Arrondi: P = rayon de l'arrondi

6.5 Contour de la pièce finie
