6 contours avec l'axe c – HEIDENHAIN CNC Pilot 4290 Manuel d'utilisation
Page 265
CNC PILOT 4290 HEIDENHAIN
253

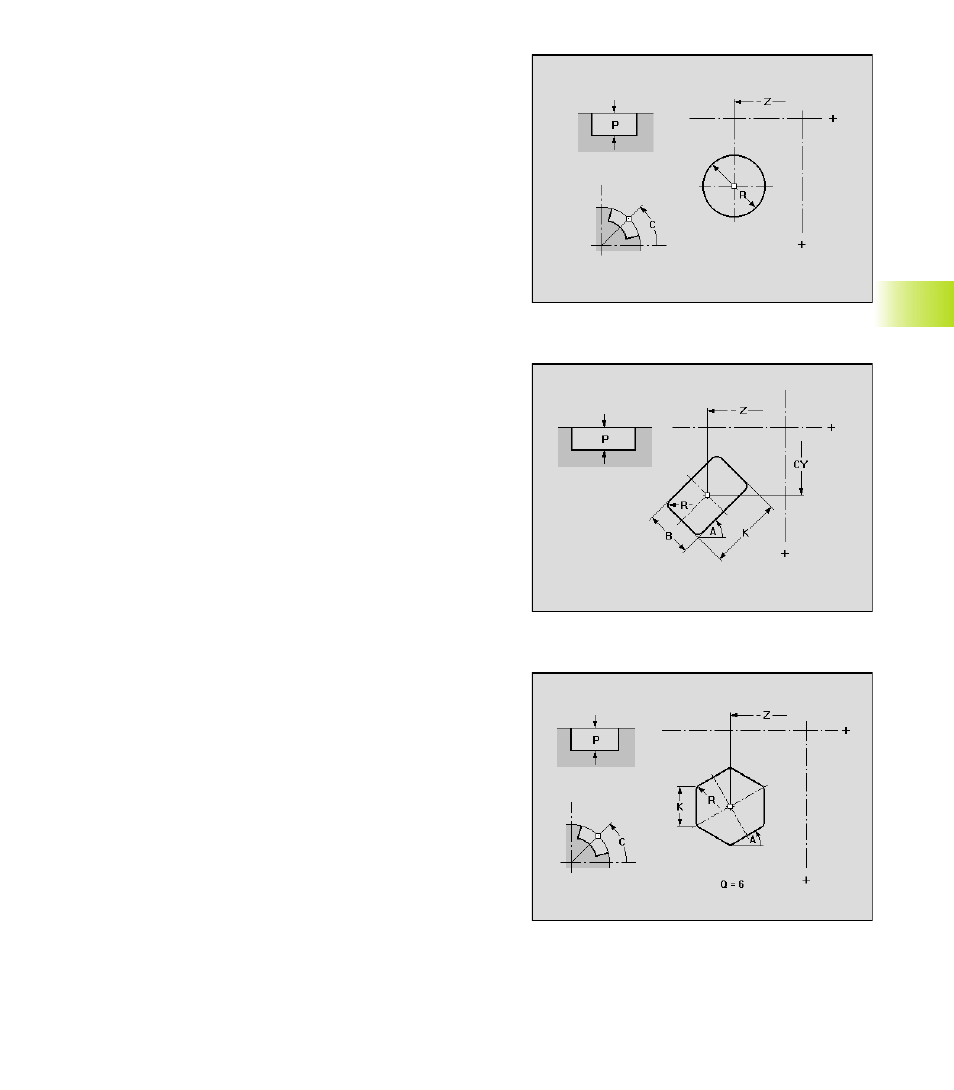

Cercle (cercle entier)
Paramètres
Z:
Centre de la figure
CY:
Centre de la figure – Angle comme „cote de segment”
C:
Centre de la figure – Angle
R:
Rayon
K:
Diamètre du cercle
P:
Profondeur de la figure
Polygone
Paramètres
Z:
Centre de la figure
CY:
Centre de la figure – Angle comme „cote de segment”
C:
Centre de la figure – Angle
A:
Angle par rapport à un côté du polygone (référence: axe Z)
Q:
Nombre d'angles (Q>=3)
K:
Longueur côté
SW:
Diamètre du cercle inscrit (diamètre cercle interne)
R:
Chanfrein/arrondi
■
largeur du chanfrein
■
Rayon de l'arrondi
P:
Profondeur de la figure
Rectangle
Paramètres
Z:
Centre de la figure
CY:
Centre de la figure – Angle comme „cote de segment”
C:
Centre de la figure – Angle
A:
Angle axe longitudinal du rectangle (référence: axe Z)
K:
Longueur du rectangle
B:
Largeur du rectangle
R:
Chanfrein/arrondi
■
largeur du chanfrein
■
Rayon de l'arrondi
P:
Profondeur de la figure
6.6 Contours avec l'axe C
