■ A1 support barre d'alésage
■ B1 court à droite
■ B2 court à gauche
■ B3 court à droite au plafond
■ B4 court à gauche au plafond
■ B5 long à droite
■ B6 long à gauche
■ B7 long à droite au plafond
■ B8 long à gauche au plafond
■ C1 à droite
■ C2 à gauche
■ C3 à droite au plafond
■ C4 à gauche au plafond
■ D1 logement multiple
■ A support barre d'alésage
■ B porte-foret avec amenée arrosage
■ C carré longitudinal
■ D carré transversal
■ E usinage avant/arrière
■ E1 foret U
■ E2 logement tige cylindrique
■ E3 logement pince de serrage
■ F porte-foret MK (cône morse)
8.1 Banque de données des outils
8.1.6 Porte-outils, position du logement
La représentation de l'outil (simulation et graphisme de test) tient
compte de la forme du porte-outils et de la position du logement
sur le porte-outils.
Porte-outils
Selon son emplacement sur la tourelle, la CNC PILOT détermine si
le porte-outils doit être installé dans un logement axial ou radial et
si un adaptateur est utilisé.
Si vous n'indiquez pas le type du porte-outils, la CNC PILOT utilise
une représentation simplifiée.

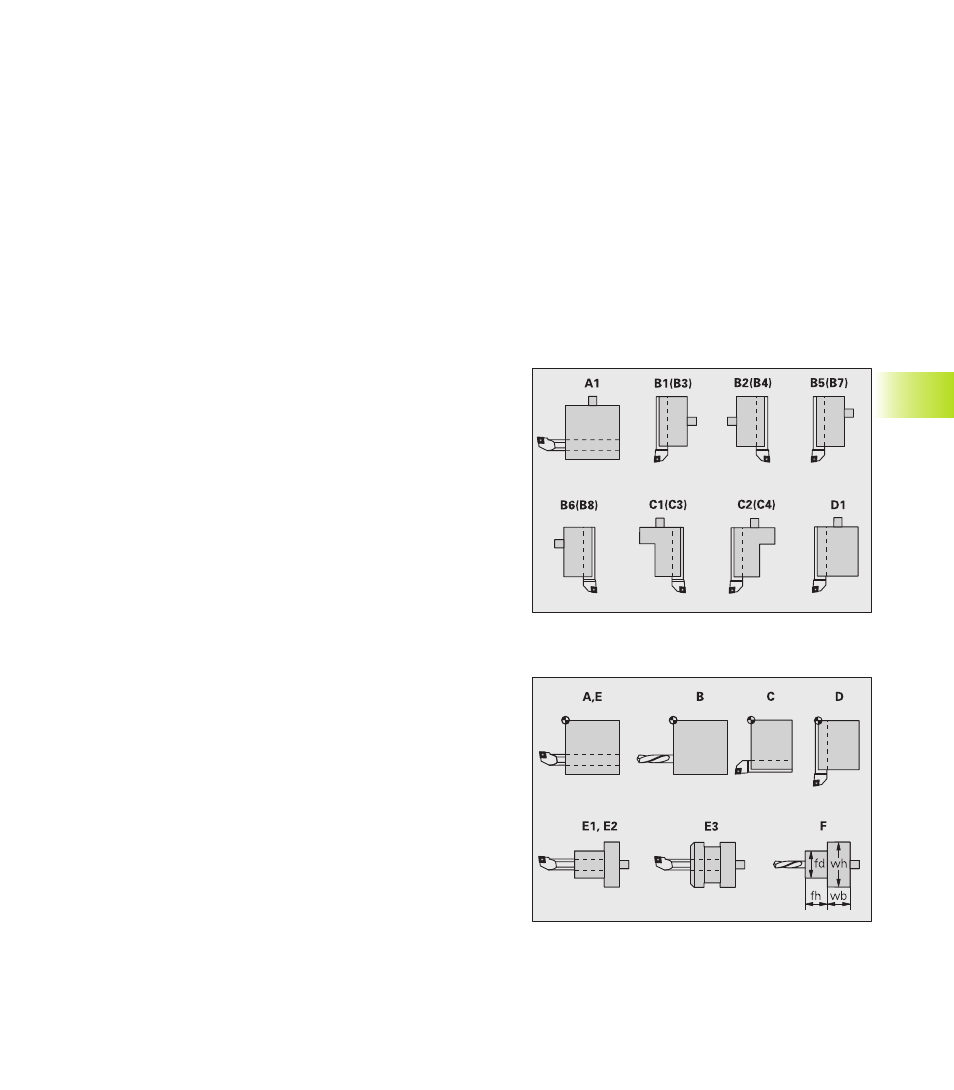

La CNC PILOT tient compte des porte-outils suivants (désignation
des porte-outils standard selon DIN 69 880):
