5 commandes de géométr ie – HEIDENHAIN CNC Pilot 4290 Manuel d'utilisation
Page 111
CNC PILOT 4290 HEIDENHAIN
99

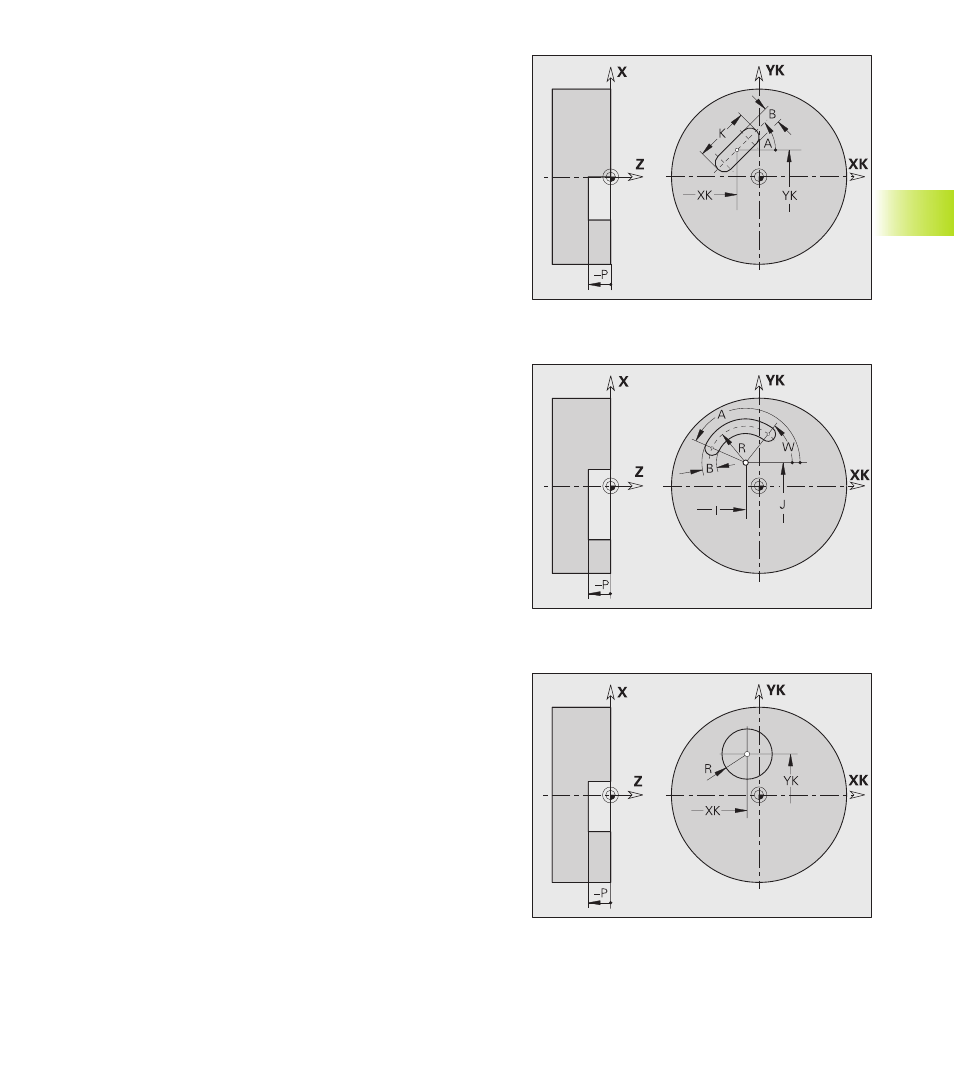

G302-Géo
Rainure circulaire sur la face frontale/arrière G302-/
G303-Géo
■
G302: rainure circulaire sens horaire
■
G303: rainure circulaire sens anti-horaire
Paramètres
I, J:
Centre de courbure en coordonnées cartésiennes
R:
Rayon de courbure (référence: trajectoire du centre de la
rainure)
A:
Angle point initial (référence: axe XK) – par défaut: 0°
W:
Angle point final (référence: axe XK)
B:
Largeur de la rainure
P:
Profondeur/hauteur – pas d'introduction: „P“ de G308
■
P<0: poche
■
P>0: îlot
Rainure linéaire sur la face frontale/arrière G301-Géo
Paramètres
XK, YK: Centre en coordonnées cartésiennes
A:
Angle axe longitudinal (référence: axe XK) – par défaut: 0°
K:
Longueur de la rainure
B:
Largeur de la rainure
P:
Profondeur/hauteur – pas d'introduction: „P“ de G308
■
P<0: poche
■
P>0: îlot
Cercle entier sur la face frontale/arrière G304-Géo
Paramètres
XK, YK: Centre du cercle en coordonnées cartésiennes
R:
Rayon
P:
Profondeur/hauteur – pas d'introduction: „P“ de G308
■
P<0: poche
■
P>0: îlot
