6.10.2 Digitalisation

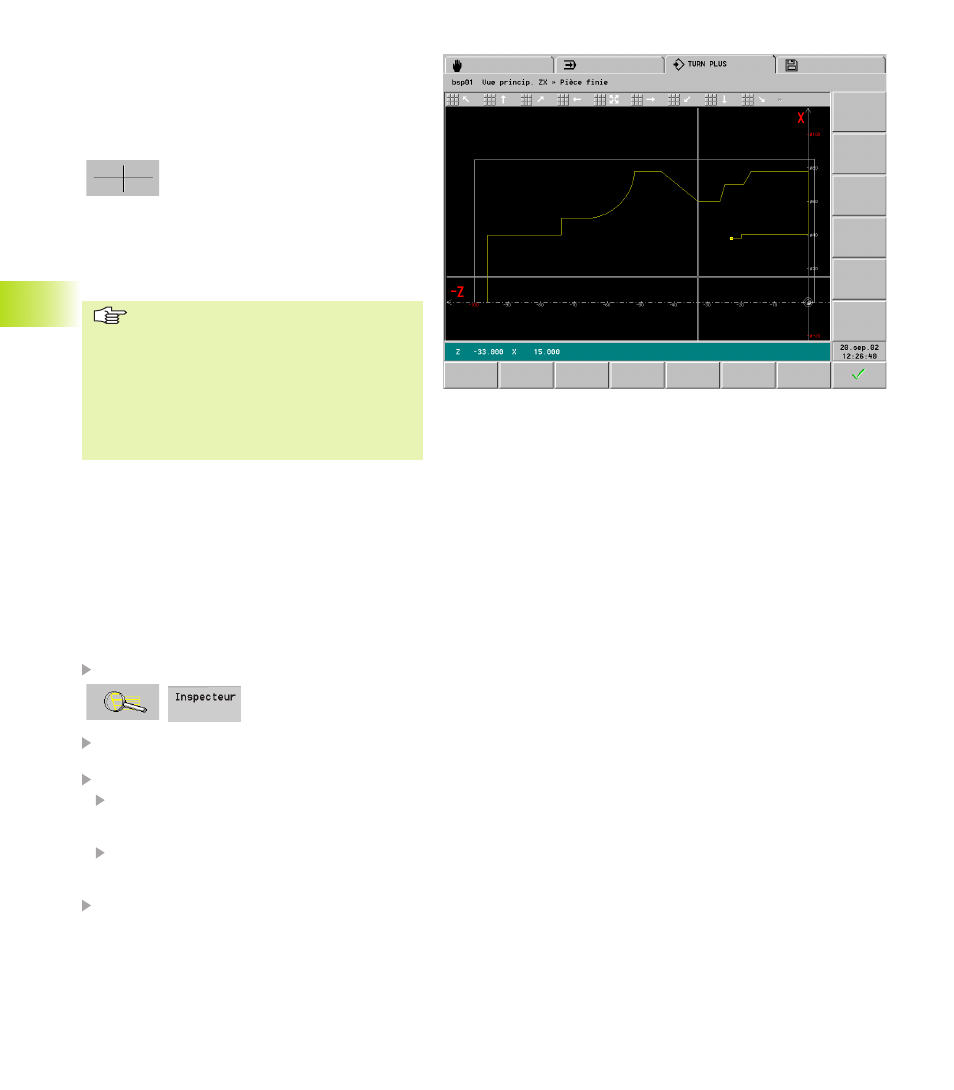

Vous pouvez déterminer des valeurs d'introduction
à l'aide de la croisée de fils (digitalisation) pour les
enregistrer. TURN PLUS affiche les coordonnées de
la position de la croisée de fils.
Activer le mode de digitalisation (avec
boîte de dialogue ouverte)
Positionner la croisée de fils: Touches de curseur
ou souris
Quitter le mode de digitalisation:
■ „Enter“ – avec prise en compte de la valeur
■ „ESC“ – sans prise en compte de la valeur
■ Modifiez le réglage du zoom avant
d'appeler le mode de digitalisation si les
incréments des déplacements de la
croisée de fils sont trop fins/grands.
■ Les valeurs sont prises en compte
comme valeurs absolues du système de
coordonnées cartésiennes – et ce,
indépendamment du réglage des
champs d'introduction.
6.10.3 Inspection – Contrôle des
éléments du contour
Avec „Inspection“, vous vérifiez les éléments de
contour ou de forme, les figures et les modèles.
Les données ne peuvent pas être modifiées.
Vérifier les éléments de contour au moyen de
l'inspecteur:
Sélectionner la fenêtre (plan de référence)
Appeler „Inspecteur“
Positionner le curseur sur l'élément de contour/de
forme, la figure ou le modèle et valider
TURN PLUS affiche les paramètres introduits
Touche ALT: TURN PLUS affiche tous les
paramètres de l'élément – et, pour les éléments
de forme, les paramètres des différents éléments
Flèche vers la gauche/la droite (avec boîte de
dialogue ouverte): Affiche les paramètres de
l'élément suivant/précédent
Fermer la boîte de dialogue: touche „ESC“
