4 DIN PLUS 176
Informations contenues dans les variables
Vous pouvez choisir dans les variables les informations suivantes
concernant les outils et la CN. L'affectation des variables
#518..#521 dépend du type de l'outil.
Condition: la variable est „définie“ en vertu de l'appel d'outil ou du
programme CN.
Variable # Informations sur l'outil
#512 Type d'outil à 3 chiffres
#513..#515 1er, 2ème, 3ème chiffre type d'outil
#516 Longueur utilisable (nl) pour outils de tournage et de
perçage
#517 Sens principal d'usinage (cf. tableau)
#518 Sens auxiliaire de l'usinage avec outils de tournage
(cf. tableau)
#519 Type d'outil:
■ 14*: 1 = version droite, 2 = gauche (A)
■ 5**, 6**: nombre de dents
#520 Type d'outil:
■ 1**, 2**: rayon dent (rs)
■ 3**, 4**: diamètre tenon (d1)
■ 51*, 52*: diamètre fraise devant (df)
■ 56*, 6**: diamètre fraise (d1)
#521 Type d'outil:
■ 11*, 12*: diamètre cône (sd)
■ 14*, 15*, 16*, 2**: largeur dent (sb)
■ 3**, 4**: longueur d'attaque (al)
■ 5**, 6**: largeur fraise (fb)
#522 Position d'outil (référence: sens d'usinage de l'outil)
0: sur le contour
1: à droite du contour
– 1: à gauche du contour
#523..#525 Cotes de réglage (ze, xe, ye)

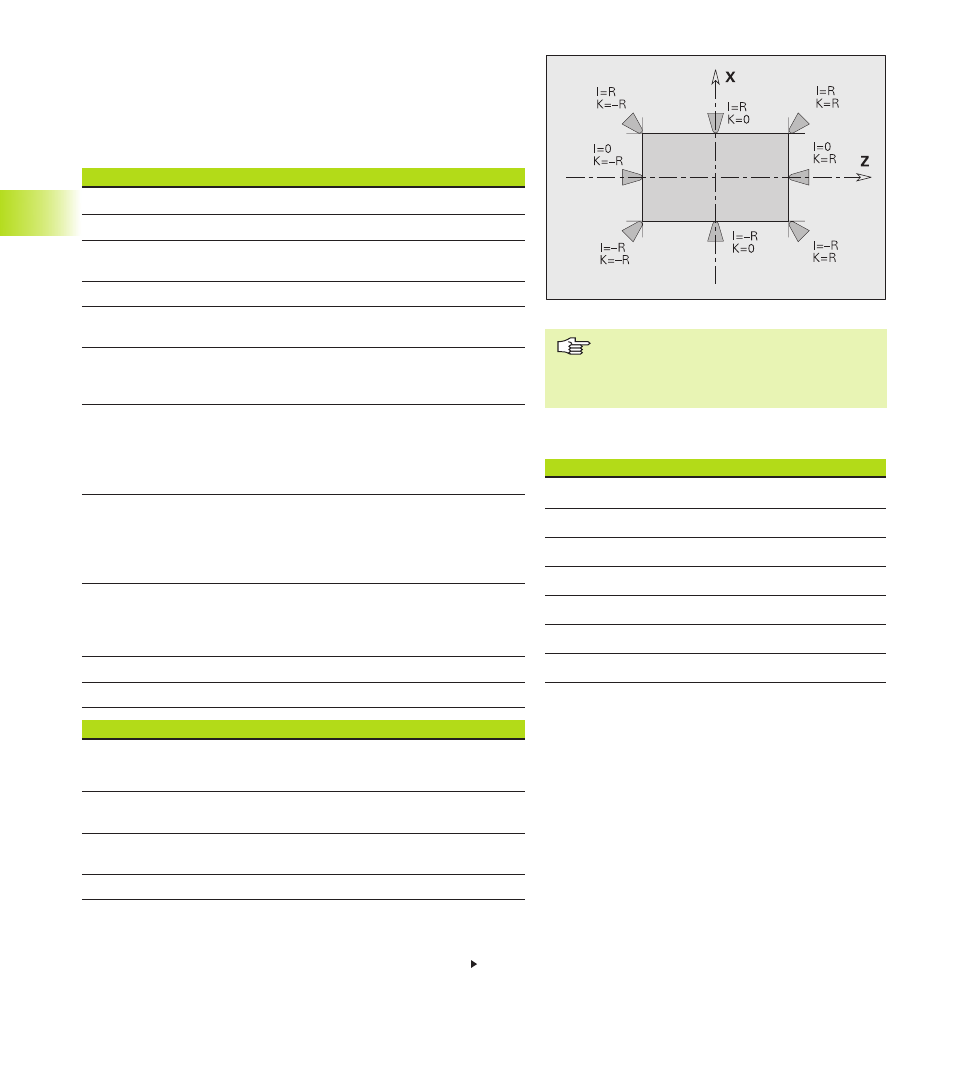

#526..#527 Position centre de la dent I, K (cf. figure)
Variable # Informations CN
#768..#770 Dernière position programmée X (cote de rayon), Y, Z
#771 Dernière position programmée C [°]
#772 Mode de fonctionnement actif
2: machine; 3: simulation; 4: TURN PLUS
#774 Etat CRD/CRF
40: G40 active; 41: G41 active; 42: G42 active
#775 Numéro de l'axe C sélectionné
Suite: cf. page suivante
Les données de positions et de cotes
sont toujours indiquées avec le système
métrique – y compris si un programme
CN est exécuté „en inches“.
Sens principal et sens auxiliaire de l'usinage:
0: non défini
1: + Z
2: + X
3: – Z
4: –X
5: +/– Z
6: +/– X
