4 DIN PLUS 66
4.2.3 Programmation des contours
La définition du contour de la pièce brute et de la
pièce finie est indispensable pour obtenir
l'„adaptation du contour“ (son actualisation) et pour
pouvoir utiliser les cycles de tournage avec suivi du
contour. Pour les opérations de fraisage et de
fraisage (axe C ou Y), la définition du contour est
indispensable pour pouvoir utiliser les cycles
d'usinage.
Remarques relatives aux contours de tournage:
■ Définissez le contour „d'un trait“.
■ Le sens de définition du contour dépend du sens
de l'usinage.
■ La CNC PILOT ferme les contours „ouverts“
parallèlement à l'axe.
■ Les définitions des contours ne doivent pas
dépasser le centre de tournage.
■ Le contour de la pièce finie doit se situer à
l'intérieur du contour de la pièce brute.
■ Pour les barres, ne définir comme pièce brute que
la section nécessaire à la production d'une pièce.
■ Les définitions des contours sont valables pour
tout le programme CN – même si la pièce a été
resserrée pour être usinée sur la face arrière.
■ Dans les cycles d'usinage, vous programmez des
„références“ à la définition du contour.
4.2 Remarques sur la programmation
Suite: cf. page suivante
La CNC PILOT gère les variables et expressions
arithmétiques en tant que paramètres d'adresse.
Edition de paramètres d'adresse
Activer la boîte de dialogue
Positionner le curseur dans le champ
d'introduction
■ Introduire/modifier les valeurs – ou
■ softkey CONTINUER: pour appeler „Entrées
étendues“
■ Programmer „?“ (PGS)
■ Commutation „Incrémental – Absolu“
■ Activer „Introduction variable“

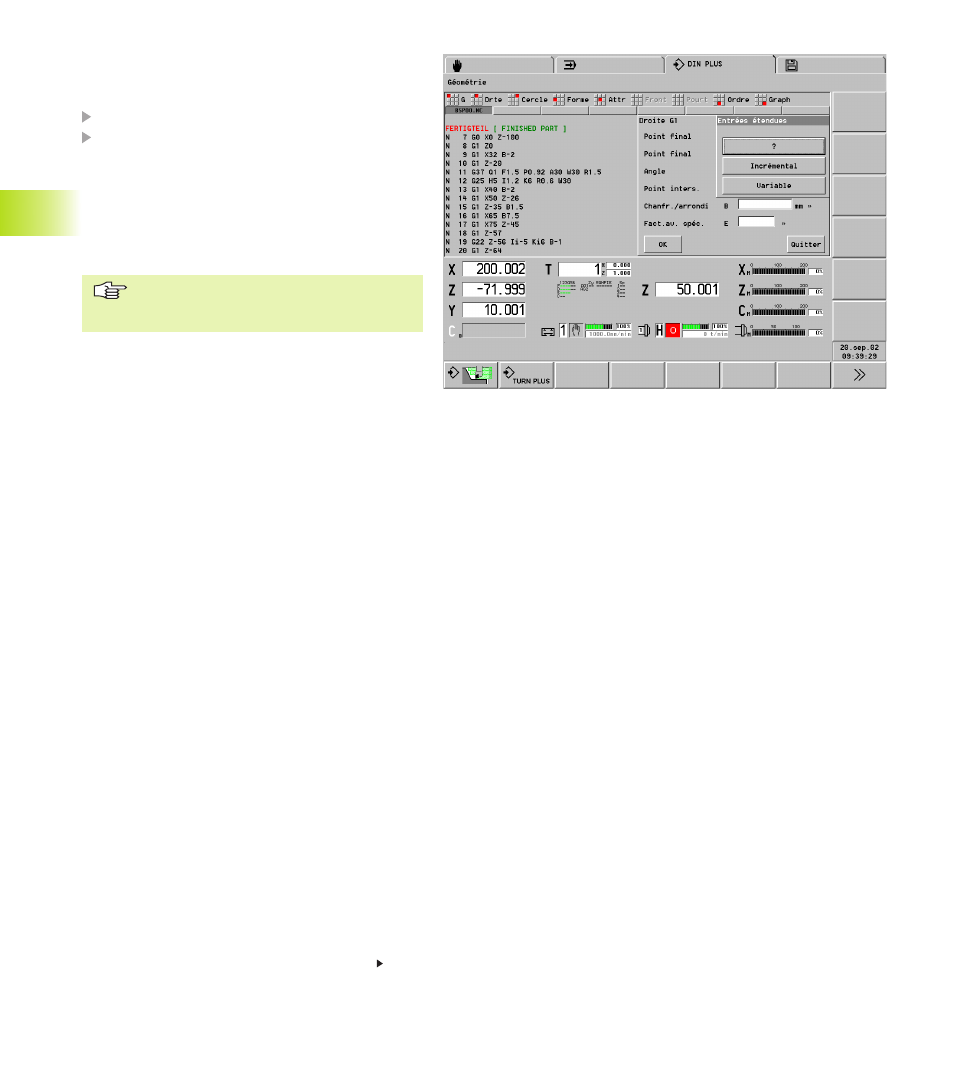

La CNC PILOT affiche les „Entrées
étendues“ autorisées pour le champ
d'introduction.
