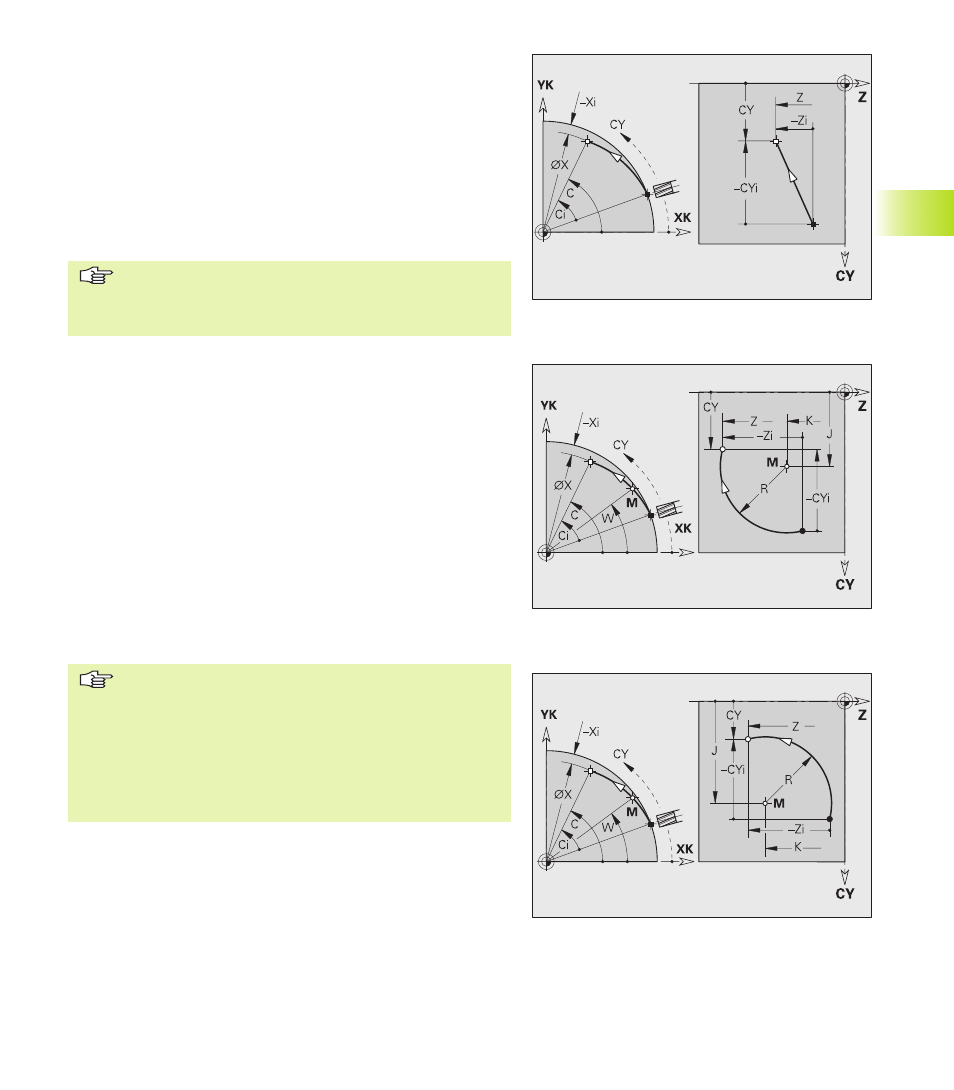

Arc de cercle sur le pourtour G112 / G113
L'outil se déplace selon l'avance d'usinage sur une trajectoire
circulaire jusqu'au „point final”.
Sens de rotation: cf. figure d'aide
Paramètres
Z:
Point final
C: Angle final
CY: Point final comme cote de segment (référence: développé du
pourtour avec diamètre de référence G120)
R: Rayon
K, W: Position, centre
J: Centre comme cote de segment (référence: développé du
pourtour avec diamètre de référence G120)
X: Profondeur finale (cote de diamètre) – par défaut: position
effective en X
Programmation
■ Z, C, CY: en absolu, en incrémental ou avec effet mo-
dal
■ K, W, J: en absolu ou en incrémental
■ Programmer soit Z–C etK–W, soit Z–CY et K–J
■ Programmer soit le „centre”, soit le „rayon”
■ Avec le „rayon”: Ne sont possibles que les arcs de
cercle <= 180°.
Arc de cercle G112
Arc de cercle G113
Droite sur le pourtour G111
L'outil se déplace selon l'avance d'usinage sur une trajectoire
linéaire jusqu'au „point final”.
Paramètres
Z:
Point final
C: Angle final
CY: Point final comme cote de segment (référence: développé du
pourtour avec diamètre de référence G120)
X: Profondeur finale (cote de diamètre) – par défaut: position
effective en X
Programmation
■ Z, C, CY: en absolu, en incrémental ou avec effet mo-
dal
■ programmer soit Z–C soit Z–CY
