6 TURN PLUS 240
Softkeys „Superposition circulaire“
Définir avec angle la première position
de superposition
Définir avec angle la dernière position
de superposition

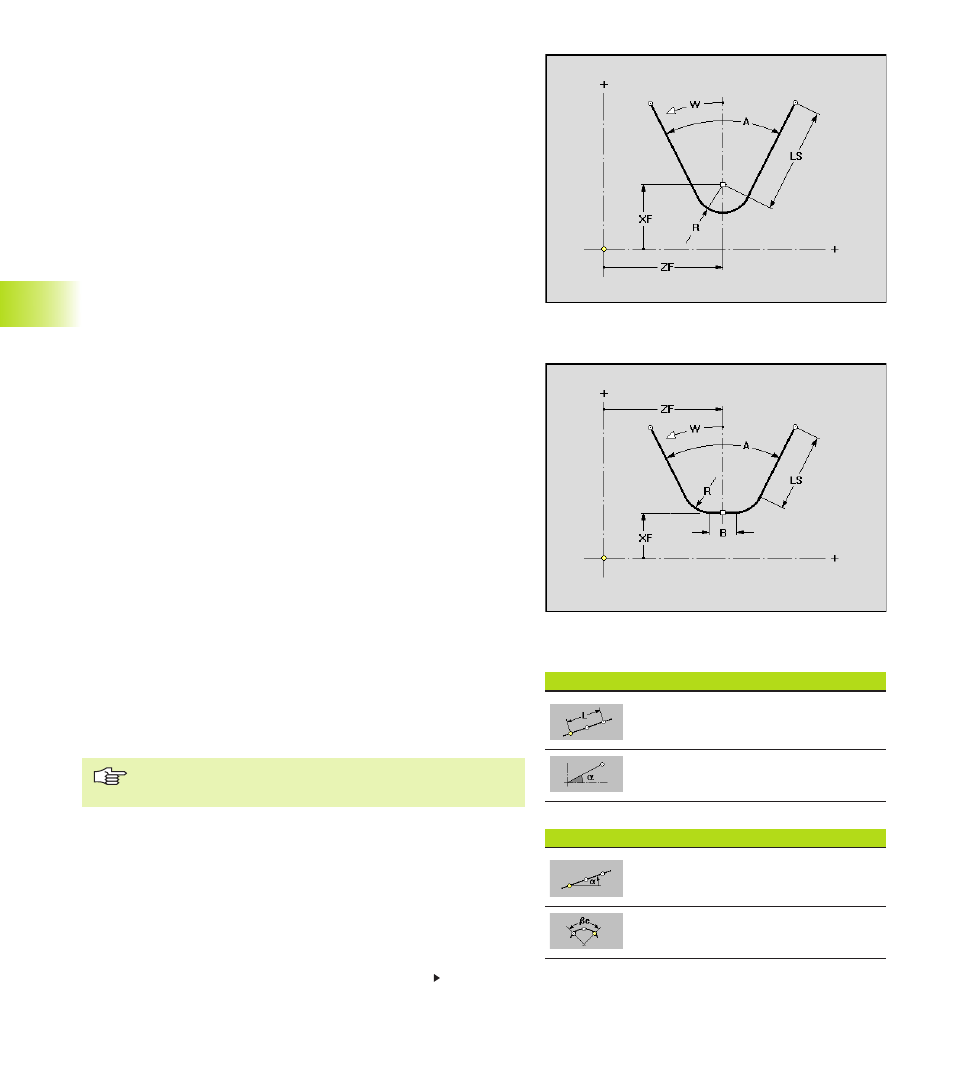

Cale / cale arrondie
Point de référence: pointe de la cale / centre de l'arrondi
Paramètres
XF, ZF:
Décalage du point de référence
R: ■ R>0: rayon de l'arrondi
■ R=0: pas d'arrondi
A: Angle d'ouverture
LS: Longueur des côtés de la cale (les parties d'élément qui
dépassent sont écourtées aux points de superposition)
W: Angle de rotation: le contour superposé pivote en fonction
de l'„angle de rotation“
Ponton
Point de référence: centre de l'élément du fond
Paramètres
XF, ZF:
Décalage du point de référence
R: ■ R>0: rayon de l'arrondi
■ R=0: pas d'arrondi
A: Angle d'ouverture
LS: Longueur des côtés du ponton (les éléments qui
dépassent sont écourtés aux points de superposition)
B: Largeur de l'élément du fond
W: Angle de rotation: le contour superposé pivote en fonction
de l'„angle de rotation“
Superposition
En fonction de la forme de l'élément du contour d'appui, on a la
■ superposition linéaire ou
■ superposition circulaire
Les positions de superposition peuvenet varier par
rapport à l'élément du contour d'appui.
Softkeys „Superposition linéaire“
Indiquer la longueur (au lieu du point
final)
Indiquer la longueur (au lieu du point
final)
6.5 Contour de la pièce finie
Suite: cf. page suivante
