CNC PILOT 4290 HEIDENHAIN 39

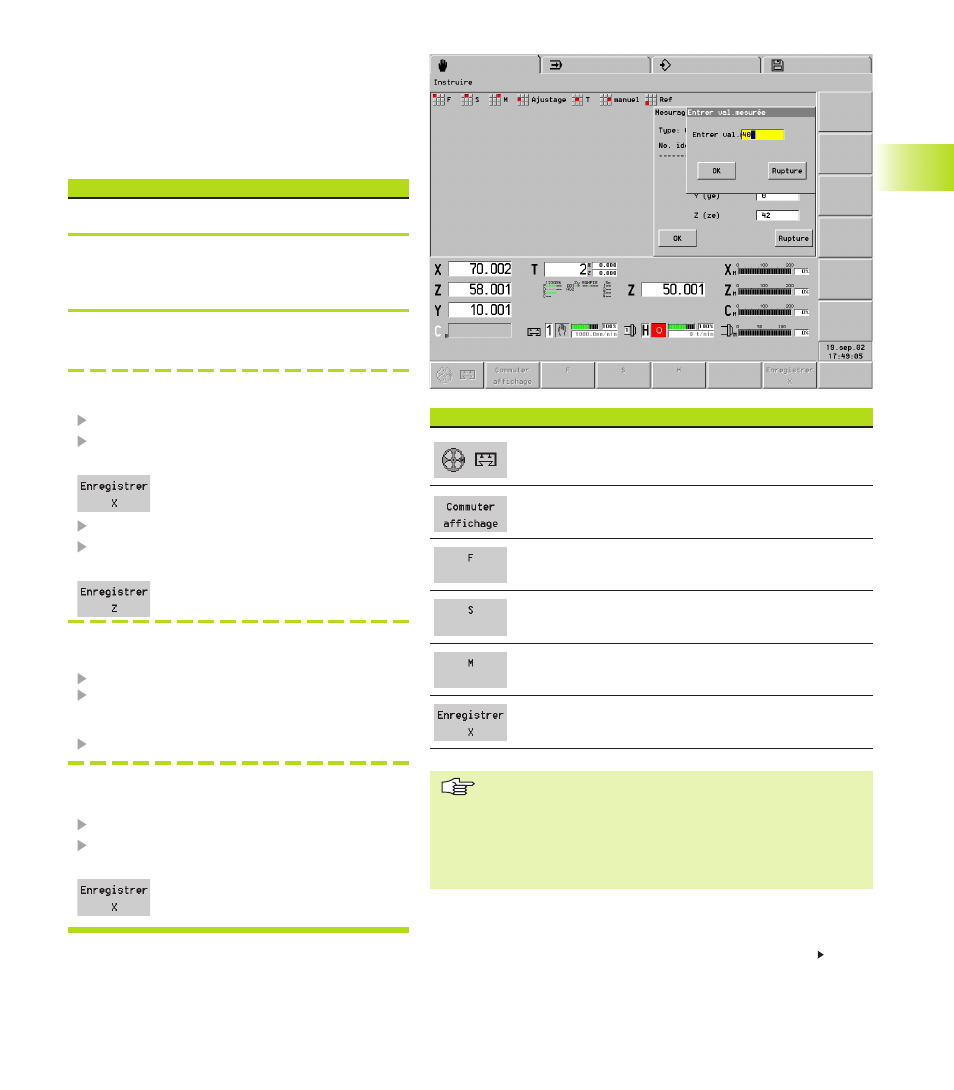

3.4.6 Mesurer l'outil
Vous définissez le mode de mesure de l'outil dans
le paramètre-machine 6:
■ 0: Affleurer
■ 1: Mesure avec palpeur de mesure
■ 2: Mesure avec optique de mesure
Mesurer l'outil
Orienter l'outil
<
Sélectionner „Ajustage – Réglage outils –
Mesurage outil“. La boîte de dialogue „Mesurage
outil T...“ affiche les cotes correctes.
<
Introduire les cotes de l'outil
Introduire „cotes“
Déterminer les cotes de l'outil par affleurement
Sélectionner le champ d'introduction „X“
„Affleurer“ le diamètre, dégagement dans le
sens Z
Enregistrer le diamètre comme
„valeur de mesure“
Sélectionner le champ d'introduction „Z“
„Affleurer“ la surface transversale,
dégagement dans le sens X
Enregistrer „position Z de l'outil“
comme „valeur de mesure“
Mesurer les outils avec un palpeur
Pour chaque champ d'introduction:
Sélectionner le champ d'introduction „X/Z“
Déplacer la pointe de l'outil dans le sens X/Z
sur le palpeur – La CNC PILOT enregistre la „cote
X/Z“
Rétracter l'outil – Dégager le palpeur
Mesurer les outils avec une optique de mesure
Pour chaque champ d'introduction:
Sélectionner le champ d'introduction „X/Z“
Amener la pointe de l'outil dans le sens X/Z sur
la croisée de fils
Enregistrer la valeur
Softkeys
■ Affecter la manivelle à un axe
■ Définir la résolution de la manivelle
Commuter l'affichage de la machine
Introduire l'avance par tour
Introduire la vitesse de coupe constante
Introduire la fonction M
Enregistrer la position X comme valeur de mesure (ou
la position Y ou Z)
Suite: cf. page suivante
3.4 Fonctions d'ajustage
■ Les données introduites dans la boîte de dialogue
„Introduire valeur de mesure“ se réfèrent au point zéro
pièce.
■ Les valeurs de correction de l'outil sont effacées.
■ Les cotes d'outil calculées s'inscrivent dans la banque
de données.
