CNC PILOT 4290 HEIDENHAIN
219
6.3.1 Introduction du contour de la
pièce brute
■
Formes standard (barre, tube): Définition avec
macros de la pièce brute
■
Pièces brutes complexes: Définition comme une
pièce finie
■
Pièces moulées ou pièces forgées: sont
générées à partir de la pièce finie et de la
surépaisseur
Introduction du contour de la pièce brute
(forme standard)

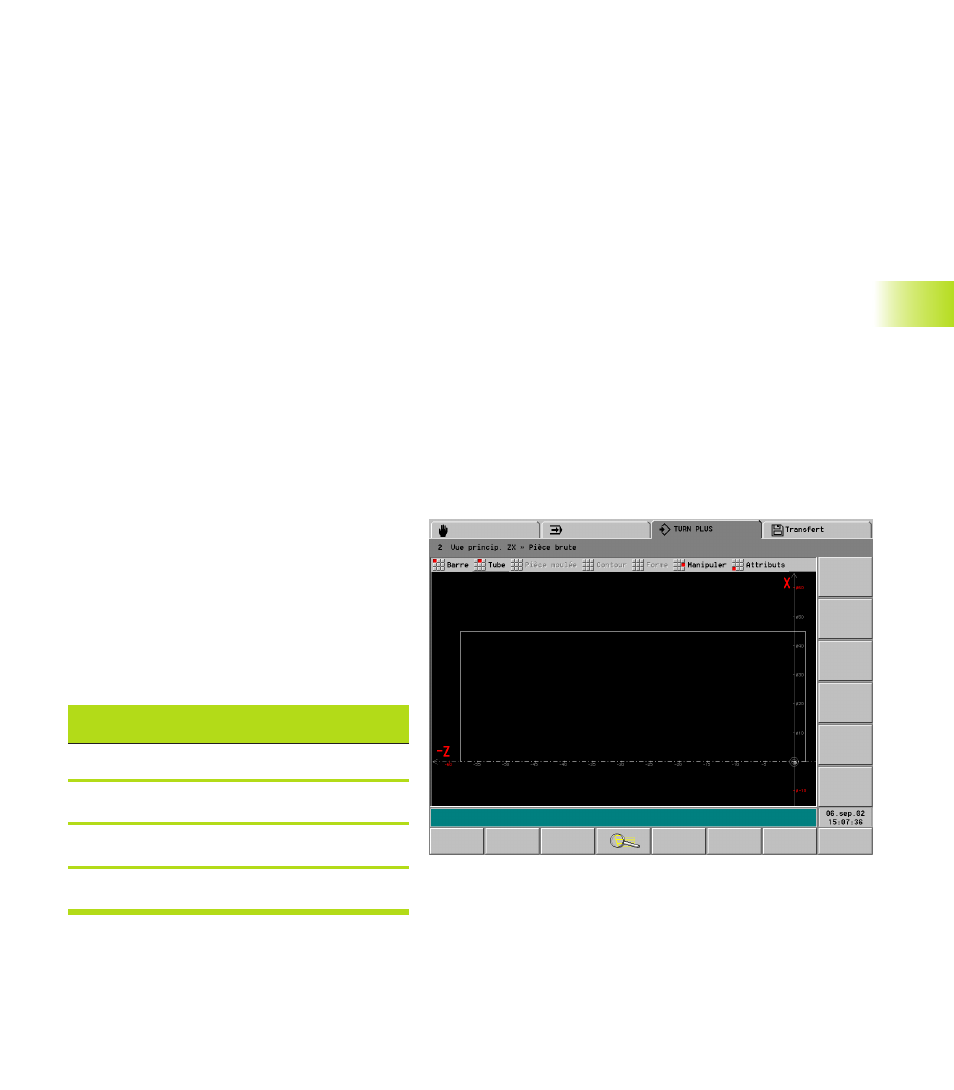

Sélectionner „Pièce – Pièce brute – Barre/tube“
<
Introduire les cotes de la pièce brute
<
La CNC PILOT représente la pièce brute
<
„touche ESC“ – retour au menu principal
Cf. également
■
„
6.4 Contours de la pièce brute“
■
„
6.9 .1 Attributs de la pièce brute“
6.3 Définition de la pièce
6.3
Définition de la pièce
Remarques sur la programmation du contour
Vous créez un contour par l'introduction
séquentielle des différents éléments du contour.
Vous pouvez définir les éléments/points du contour
en absolu, en incrémental, en coordonnées
cartésiennes ou polaires. D'une manière générale,
vous introduisez les données du contour de la
manière dont il est coté sur le plan.
Vous introduisez les valeurs en X en tant que
diamètre ou rayon (cf. „
6.15 Configuration“).
TURN PLUS calcule les coordonnées manquantes,
points d'intersection, centres, etc., dans la mesure
toutefois où ces calculs sont mathématiquement
possibles. Si plusieurs solutions sont
envisageables, vous visualisez les variantes
possibles sur le plan mathématique et sélectionnez
la solution désirée.
Importer les contours en format DXF
Les contours disponibles en format DXF peuvent être importés en
mode Programmation TURN PLUS (cf. „
6.
8 Importer les contours
DXF“).
Définir les contours DXF:
■
Pièces brutes
■
Pièces finies
■
Tracés de contour
■
Contours de fraisage
