6 TURN PLUS 300

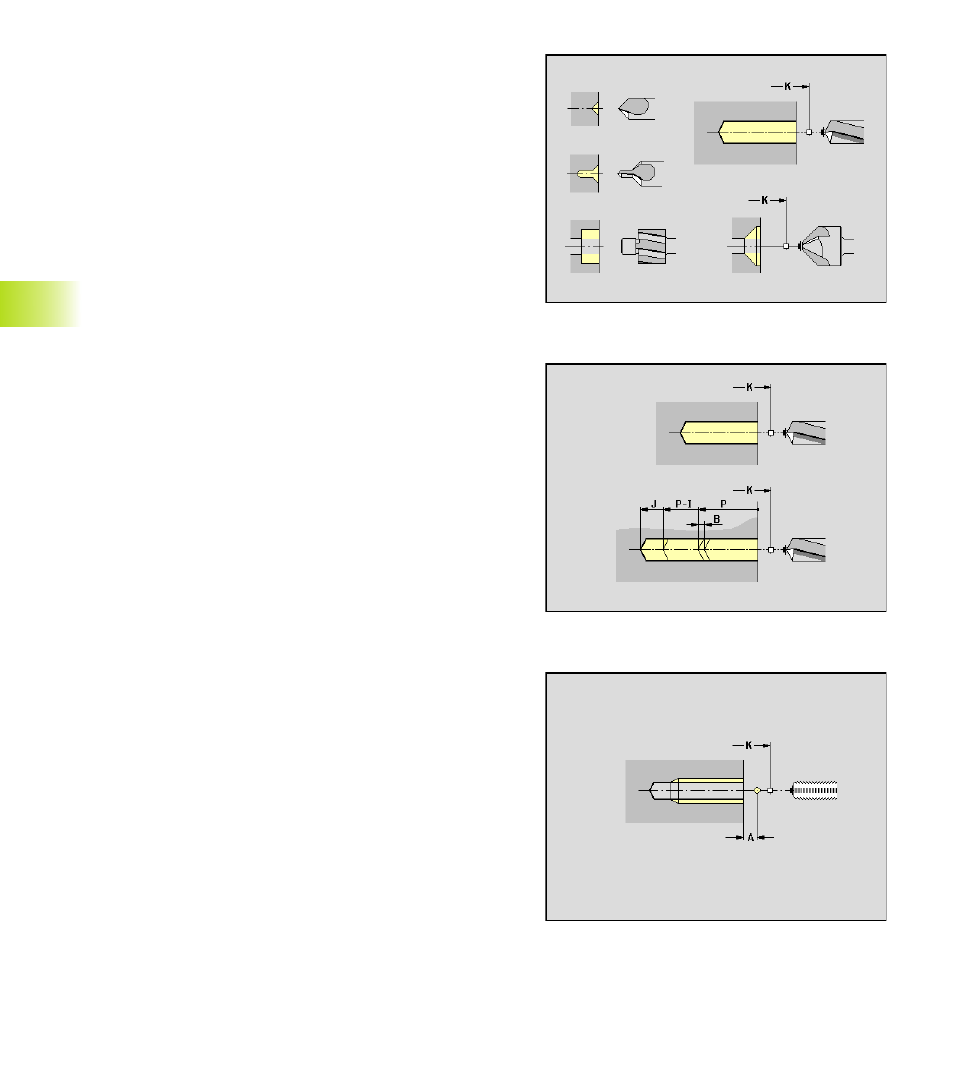

Types d'opérations de perçage
La CIP génère les cycles de perçage suivants:
■ Pré-perçage centrique: G74
■ Centrage: G72
■ Perçage
– Aucun paramètre „Perçage profond“ initialisé: G71
– Paramètre „Perçage profond“ initialisé: G74
■ Lamage conique: G72
■ Lamage: G72
■ Alésage à l'alésoir: G71
■ Taraudage: G73
■ Centrage et lamage: G72
■ Perçage et lamage: G72
■ Perçage et filetage: G73
■ Perçage et alésage à l'alésoir: G71 ou G74
pour
■ outils fixes: perçage, au centre de tournage
■ outils tournants: opérations d'usinage avec axe C
Réduction de l'avance
Pour le centrage et/ou le perçage avec sortie, vous pouvez définir
une réduction de l'avance de 50%. La réduction d'avance pour le
perçage avec sortie est mise en oeuvre en fonction du type de
foret:
■ Foret à plaquettes réversibles et foret hélicoïdal avec angle de
perçage à 180°: fin du perçage – 2*distance de sécurité
■ Autres forets: Fin de perçage – longueur d'attache – distance de
sécurité (longueur d'attaque=pointe du foret; distance de
sécurité: cf. „Paramètres d'usinage 9 Perçage ou G47, G147“)
Paramètres
K:
Plan de retrait – par défaut: retour à la position initiale ou à
la distance de sécurité
D: Retrait (softkey „Continuer“)
■ en avance d'usinage
■ en avance rapide
E: (Temposition pour) brise-copeaux
F50%: Réduction d'avance – cf. tableau de softkeys
Paramètres (spécialement pour perçage profond)
P:
1ère profondeur de perçage
J: Profondeur de perçage min.
I: Réduction de profondeur (valeur de réduction)
B: Cote de relevage (distance de retrait) – par défaut: Retrait
au „point initial du trou“
Paramètres (spécialement pour taraudage)
A:
Longueur d'approche – par défaut: paramètre d'usinage 7
„longueur d'approche du filet [GAL]”
S: Vitesse de rotation de retrait – par défaut: vitesse de
rotation lors du taraudage
