CNC PILOT 4290 HEIDENHAIN 205
Softkeys spéciales
Représentation des trajectoires Ligne ou trace
(trajectoire de la dent)
Réprésentation de l'outil: Point lumineux ou outil

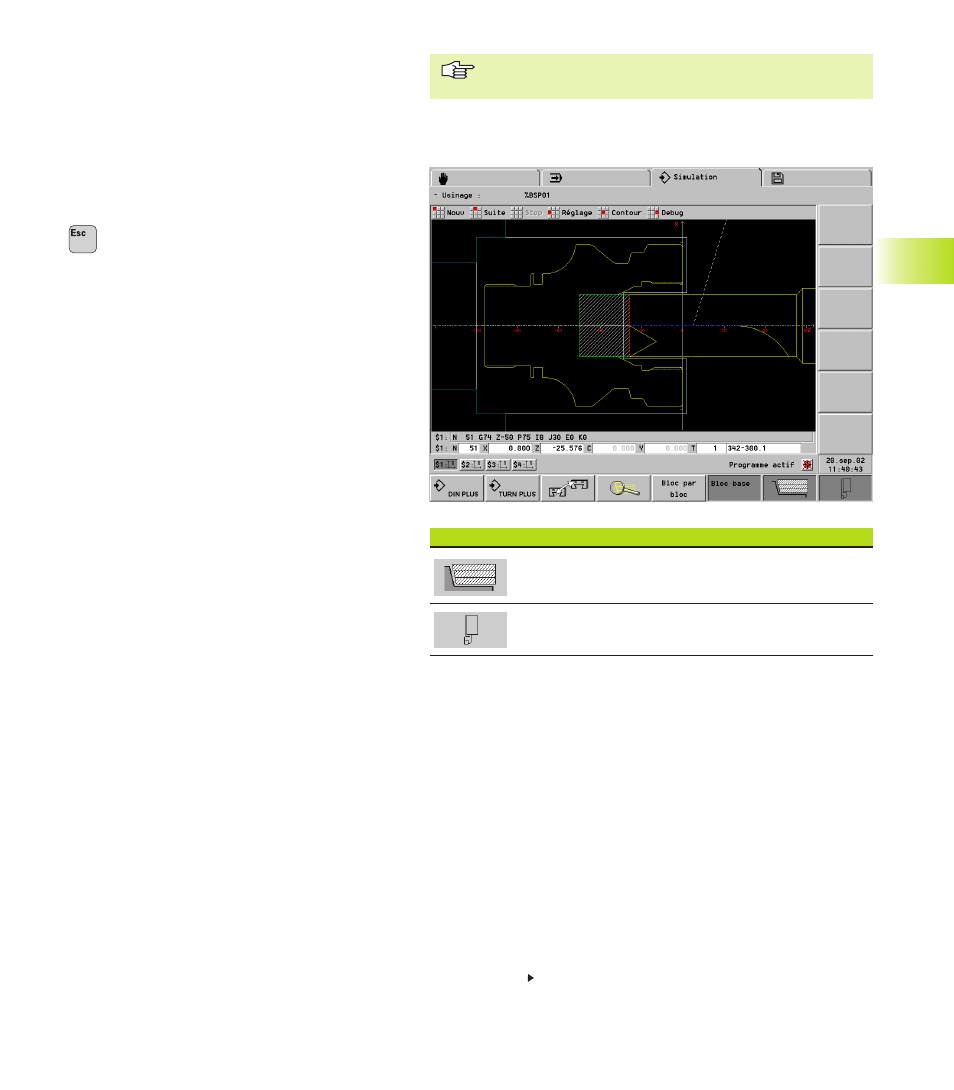

5.4 Simulation de l'usinage
Fonctions pour la simulation de l'usinage:
■ contrôler les déplacements des outils
■ vérifier la répartition des passes
■ calculer la durée de l'usinage
■ surveiller les violations des zones de protection
et commutateurs de fin de course
■ visualiser et initialiser une variable
■ enregistrer le contour
Retour au menu principal
Surveillance des zones de protection et des
commutateurs de fin de course
En plus du réglage en mode Simulation, vous
pouvez activer la surveillance des zones de
protection dans les paramètres-machine 205, ...
(„Surveillance active/inactive“). Vous initialisez les
valeurs des zones de protection en mode Ajustage
(mode de fonctionnement Manuel). Les cotes sont
gérées dans les paramètres-machine 1116, ... .
Naissance du contour en simulation
Vous pouvez sauvegarder les contours générés en
simulation et les importer dans le programme CN.
Exemple: Vous définissez la pièce brute et la pièce
finie et simulez l'usinage du premier serrage. Puis,
vous enregistrez le contour. Dans cette opération,
vous définissez un décalage du point zéro pièce et/
ou une image miroir. La simulation sauvegarde
comme pièce brute le „contour généré“ ainsi que
le contour de la pièce finie qui avait été défini à
l'origine – tout en tenant compte du décalage et de
l'image miroir.
Vous importez dans DIN PLUS le contour de la pièce
brute et de la pièce finie (menu bloc: „Insérer
contour“).
Sous-menus pour commander la simulation
■ Nouv(eau): Simule à nouveau l'usinage (les
modifications apportées au programme sont
prises en compte)
■ Suite: Simule la séquence-source CN suivante
ou la séquence de base
■ Stop: Arrête la simulation. Vous pouvez modifier
la configuration ou „adapter le contour“
(l'actualiser).
Groupe de menus „Réglage – ...“
■ „... – Fenêtre“:
„... – Chariot“:
„... – Selection contour“:
„... – Ligne d'état“:
„... – Point zéro C“:
cf. „
5.2 Menu principal“
■ „... – Avertissements“: cf. „ 5.1.2 Remarques sur
l'utilisation“
5.4 Simulation de l'usinage
Suite: cf. page suivante
Vous réglez la vitesse de simulation de l'usinage dans le
paramètre-commande 27.
