6 TURN PLUS 322
6.15 Configuration
TURN PLUS
■ adapte les dimensions au rapport
hauteur/largeur de l'écran.
■ augmente les dimensions de la fenêtre
de manière à représenter la pièce dans
sa totalité.
Introduction de valeurs X: Pour les
formes standard de la définition de la
pièce brute, les valeurs X sont toujours
des valeurs de diamètre. Les
coordonnées X/XE pour les contours
destinés à l'usinage avec axe C/Y sont
toujours des valeurs de rayon.
Configuration des fenêtres (sous-menu „Vues“):
Vues que TURN PLUS doit représenter à côté de la vue principale
(plan XZ) (face frontale, pourtour, etc.).
Vue principale en image miroir ?
■ Oui: Représenter le contour complet
■ Non: Représenter le contour au dessus du centre de tour-
nage
Coordonnées:
Réglage du système de coordonnées et de la position du point zéro
pièce pour
■ Vue principale
■ Face frontale
■ Face arrière
■ Pourtour

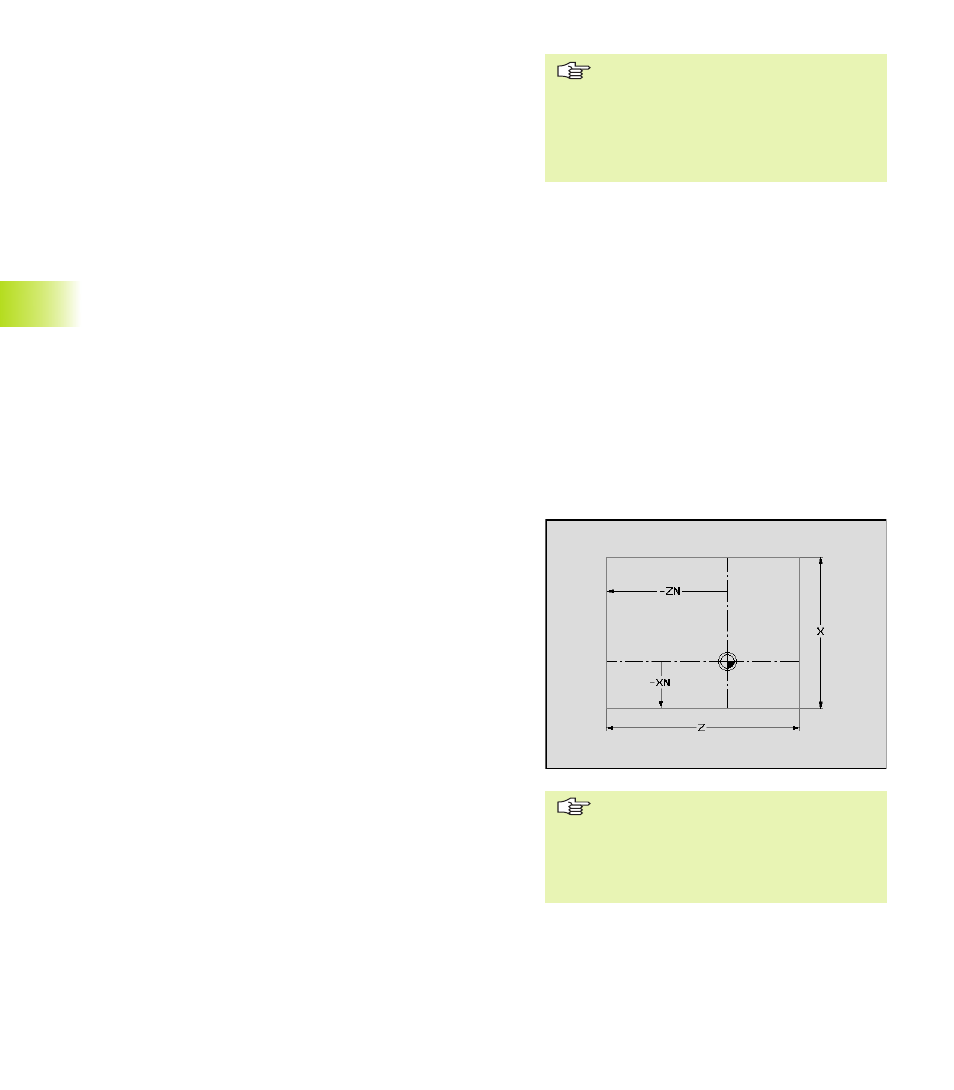

Paramètres (exemple: vue principale)
Delta X, Z: définit les dimensions de la fenêtre du graphisme de
test
min. XN, ZN: définit la position du point zéro pièce
6.15 Configuration
Les fonctions de „Configuration“ vous permettent de modifier et
de gérer diverses variantes de l'affichage et de l'introduction des
données.
Réglages:
Comportement du zoom:
■ dynamique: adapte la représentation du contour à la taille
de la fenêtre
■ statique: adapte la représentation du contour lors de son
chargement à la taille de la fenêtre et conserve ce réglage
Identification du plan (désignation des axes de coordonnées)
■ afficher
■ ne pas afficher
Trame de points (en arrière plan)
■ afficher
■ ne pas afficher
Introduction de la valeur X (pour les éléments de base et de forme
du contour de tournage)
■ Diamètre: Les données introduites sont des valeurs de
diamètre
■ Rayon: Les données introduites sont des valeurs de
rayon
Avec écran opérat. (figures d'aide pour expliciter les paramètres à
introduire)
■ Oui: afficher les figures d'aide
■ Non: ne pas afficher les figures d'aide
