CNC PILOT 4290 HEIDENHAIN 367
7.5 P
a
ramètr
es d'usinag
e

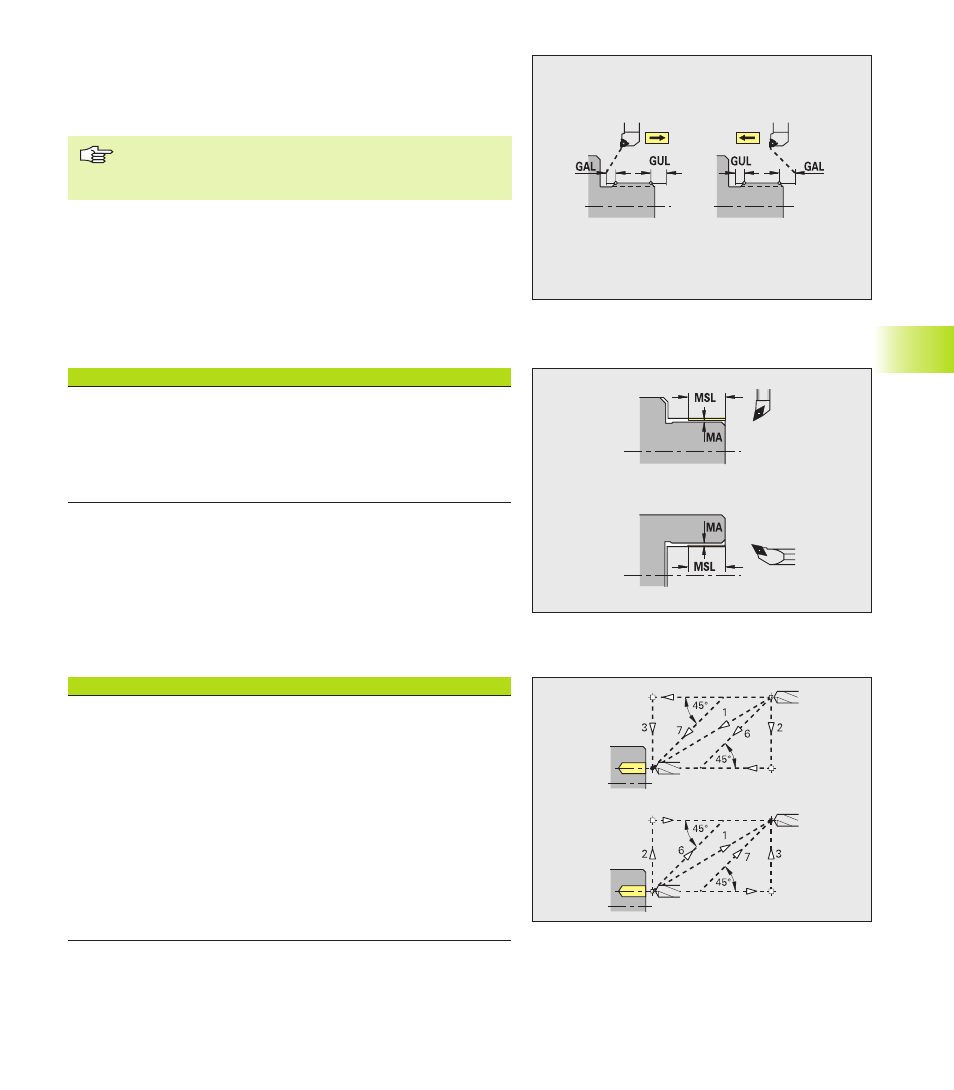

Filetage (tournage du filet) – Usinage
■ Longueur d'entrée du filet [GAL] – course en amont de la coupe
du filet.
■ Longueur de sortie du filet [GUL] – course en sortie
(dépassement) en aval de la coupe du filet.
GAL/GUL sont enregistrés en tant qu'attribut du filetage
„Longueur d'attaque B / longueur en sortie P“ s'ils n'ont
pas été introduits en tant qu'attributs.
8 – Mesure
Mesure – Procédure
■ Type de mesure [MART].
■ 1: mesure manuelle – appelle un programme expert
■ 2, 3: non utilisés actuellement
■ Compteur de boucles (cycles) de mesure [MC] – indique les
intervalles pour la mesure.
Mesure – Géométrie des boucles (cycles) de mesure
■ Surépaisseur de mesure [MA] – se trouvant encore sur
l'élément à mesurer.
■ Longueur coupe (section) de mesure [MSL]
Les paramètres de la mesure sont affectés en tant qu'attribut aux
éléments d'ajustement.
9 – Perçage
Perçage – Approche et sortie du contour
■ Approche face frontale [ANBS]
■ Approche pourtour [ANBM]
■ Départ (sortie) face frontale [ABGA]
■ Départ (sortie) pourtour [ABGI]
Mode de sortie/d'approche:
■ 1: sens X et Z simultanément
■ 2: sens X puis Z
■ 3: sens Z puis X
■ 6: déplacement accouplé, sens X avant Z
■ 7: déplacement accouplé, sens Z avant X
Les déplacements d'approche et de sortie du contour sont
effectués en avance rapide (G0).
