6 TURN PLUS 220
6.3 Définition de la pièce
6.3.2 Introduction du contour de la
pièce finie
Le contour de la pièce finie comporte:
■ contour de tournage, composé
■ du contour de base
■ des éléments de forme (chanfreins, arrondis,
dégagements, gorges, filets, trous centriques)
■ contours sur l'axe C
Les contours de tournage (pièce brute/pièce finie)
doivent être fermés.

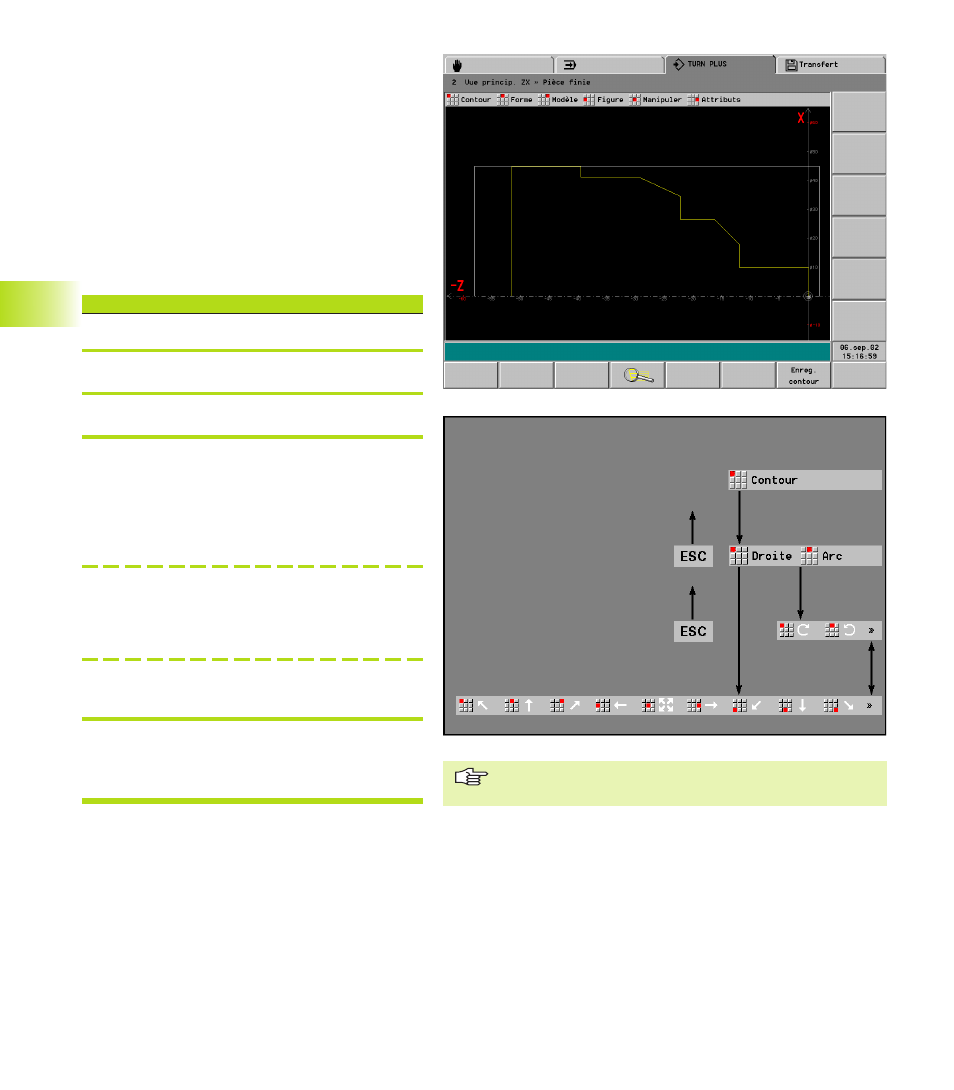

Introduction du contour de base
Introduction du contour de base
Sélectionner „Pièce – Pièce finie – Contour“
<
Définir le „point initial du contour“
<
Sélectionner „Droite/Arc de cercle“
<
Introduire le contour de base élément par
élément:
Droite
■ Sélectionner le sens au moyen du symbole du
menu
■ Définir la droite
Arc de cercle
■ Sélectionner le sens de rotation au moyen du
symbole du menu
■ Définir l'arc de cercle
■ Commuter entre le menu droite/arc de cercle:
par softkey
<
Si le contour n'est pas fermé:
■ Appuyer 2 * touche ESC
■ Valider „Fermer contour ?“ – „Oui“
Cf. également
■ „ 6.5.1 Eléments du contour de base“
■ „ 6.3.7 Fonctions auxiliaires pour l'introduction
des éléments“
■ „ 6.8 Affectation d'attributs“
Définissez tout d'abord le contour de base et ajoutez les
éléments de forme.
