96
3.5 Mode A
u
to
matique

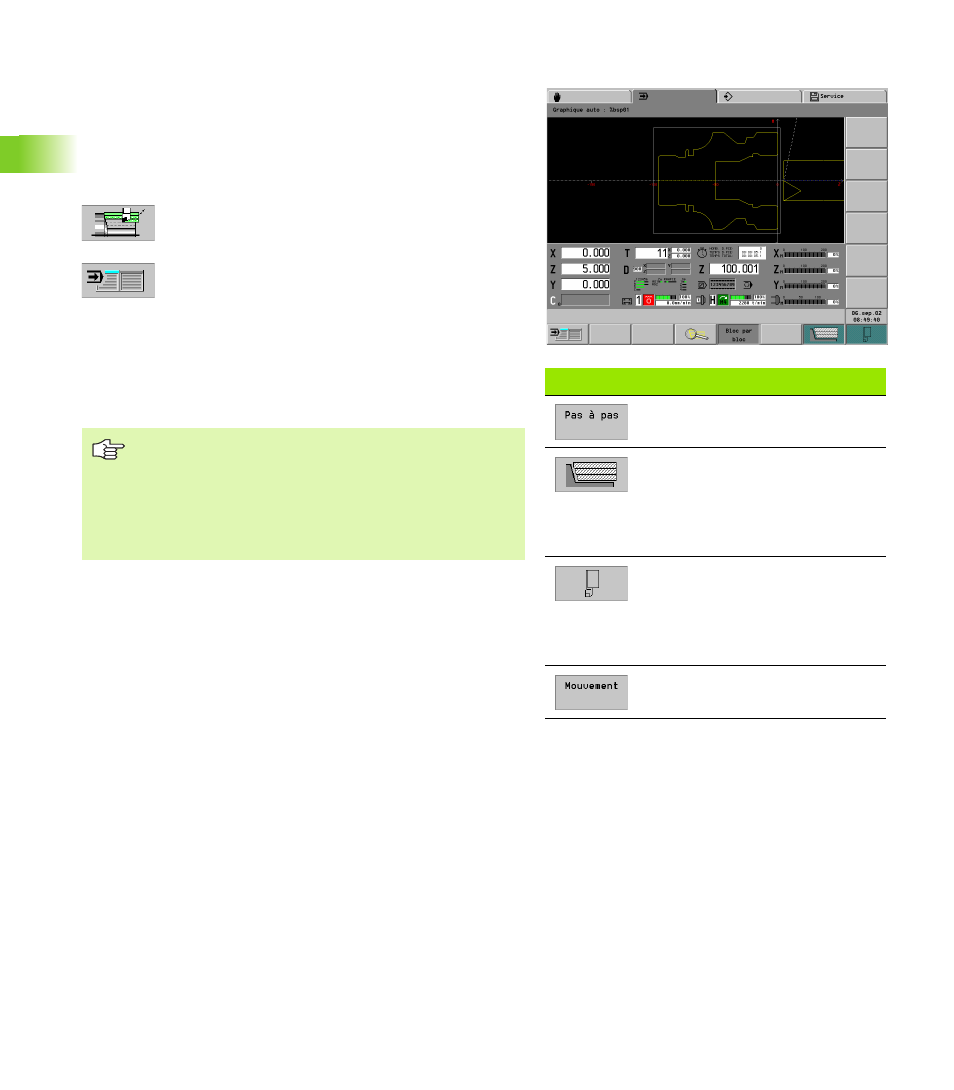

Affichage graphique
Le „Graphique automatique“ représente la pièce brute et la pièce finie
et affiche les trajectoires. Il vous permet de contrôler le déroulement
de l'usinage aux endroits non visibles, de vous donner une vision
globale de la situation, etc.
Toutes les opérations d'usinage, y compris de fraisage, à l'intérieur de
la „fenêtre de tournage“ (vue XZ) sont représentées.
U Activer le graphique. Si celui-ci était déjà activé, la
représentation est actualisée en fonction de la
situation d'usinage en cours.
U Retour à l'affichage des séquences
Les softkeys du tableau ci-contre agissent sur la représentation des
trajectoires.
Dans la représentation „standard“, la CNC PILOT trace la trajectoire
complète séquence par séquence. Avec „Mouvement“, la
représentation de l'usinage est synchrone avec le déroulement de la
fabrication.
Softkeys „affichage graphique“
Régler le mode pas à pas
Représentation des trajectoires (voir
“Affichage de la trajectoire” à la
page 373):
„ Ligne ou
„ Trace de plaquette
Représentation de l'outil (voir
“Partage de l'écran, softkeys” à la
page 369):
„ Point lumineux ou
„ Outil
Affiche le graphique d'usinage en
temps réel
„ Si aucune pièce brute n'a été définie, c'est la „pièce
brute standard“ (paramètre-commande 23) qui est prise
en compte.
„ „Mouvement“ doit être configuré au début du
programme CN. Dans le cas des répétitions de
programmes (M99), le „mouvement“ démarre lors du
déroulement suivant du programme CN.
