CNC PILOT 4290 HEIDENHAIN 237
4.21 Cy
cles simples de t
our
nag
e

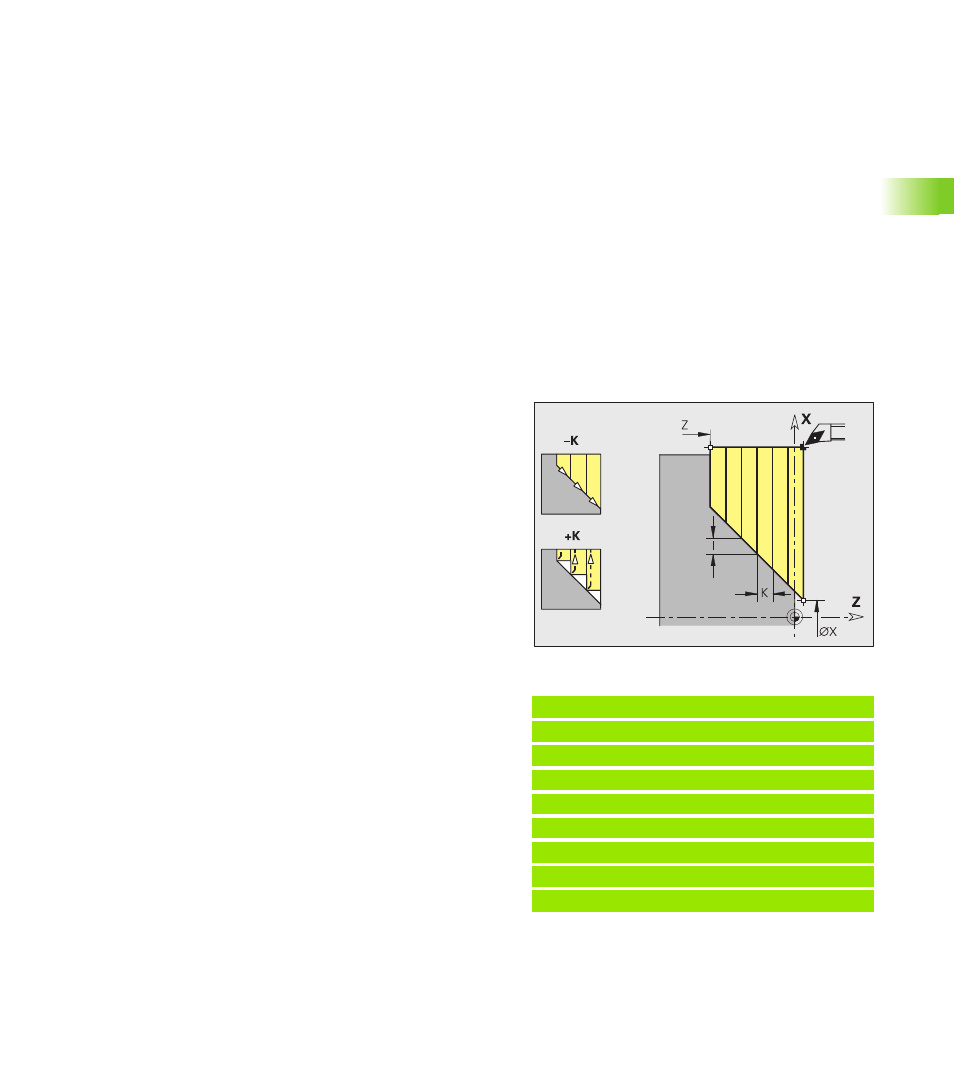

Tournage transversal simple G82
G82 ébauche la zone de contour définie par la position courante de
l'outil et par „X, Z“. Pour une pente, définissez l'angle avec I et K.
Déroulement du cycle
1 Calcule la répartition des passes.
2 Plonge en paraxial pour la première passe à partir du point initial
3 Se déplace en avance d'usinage jusqu'au point-cible Z.
4 en fonction du „signe I“:
„ I<0: Usine le long du contour
„ I>0: Relève à 45° de 1 mm
5 Retourne en rapide et plonge pour effectuer la passe suivante.
6 Répète 3...5 jusqu'à ce que le „point-cible X“ soit atteint.
7 Se déplace:
„ X: à la dernière coordonnée de dégagement
„ Z: au point initial du cycle
Exemple: G82
. . .
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X120 Z2
N3 G82 X20 Z-15 I4 K4 Q0
N4 G0 X120 Z-15
N5 G82 X50 Z-26 I2 K-4 Q1
N6 G0 X120 Z-26
N7 G82 X80 Z-45 K4 Q1
. . .
Paramètres
X Point-cible du contour (cote de diamètre)
Z Point-cible du contour
I Décalage dans le sens de X (par défaut: 0)
K Plongée max.
„ K<0: Avec retrait du contour
„ K>0: Sans retrait du contour
Q Fonction G plongée (par défaut: 0)
„ 0: Plongée avec G0 (rapide)
„ 1: Plongée avec G1 (avance d'usinage)
