406
6.3 Définition de la pièce
Insérer des éléments de forme
Les éléments de forme sont insérés dans le contour de base. Il
subsiste des éléments „autonomes“ que vous pouvez modifier ou
effacer. En cas de besoin, TURN PLUS génère un usinage spécial des
éléments de forme.
La sélection tient compte du type d'élément de forme:
„ Chanfrein: Angles externes
„ Arrondi: Angles externes et internes
„ Dégagement: Angles internes avec droites paraxiales
perpendiculaires
„ Gorge: Droites
„ Filet: Droites
„ Trou (au centre): Axe au centre sur la face frontale ou arrière
Autres informations: voir “Eléments de forme” à la page 416
Superposer des éléments de forme

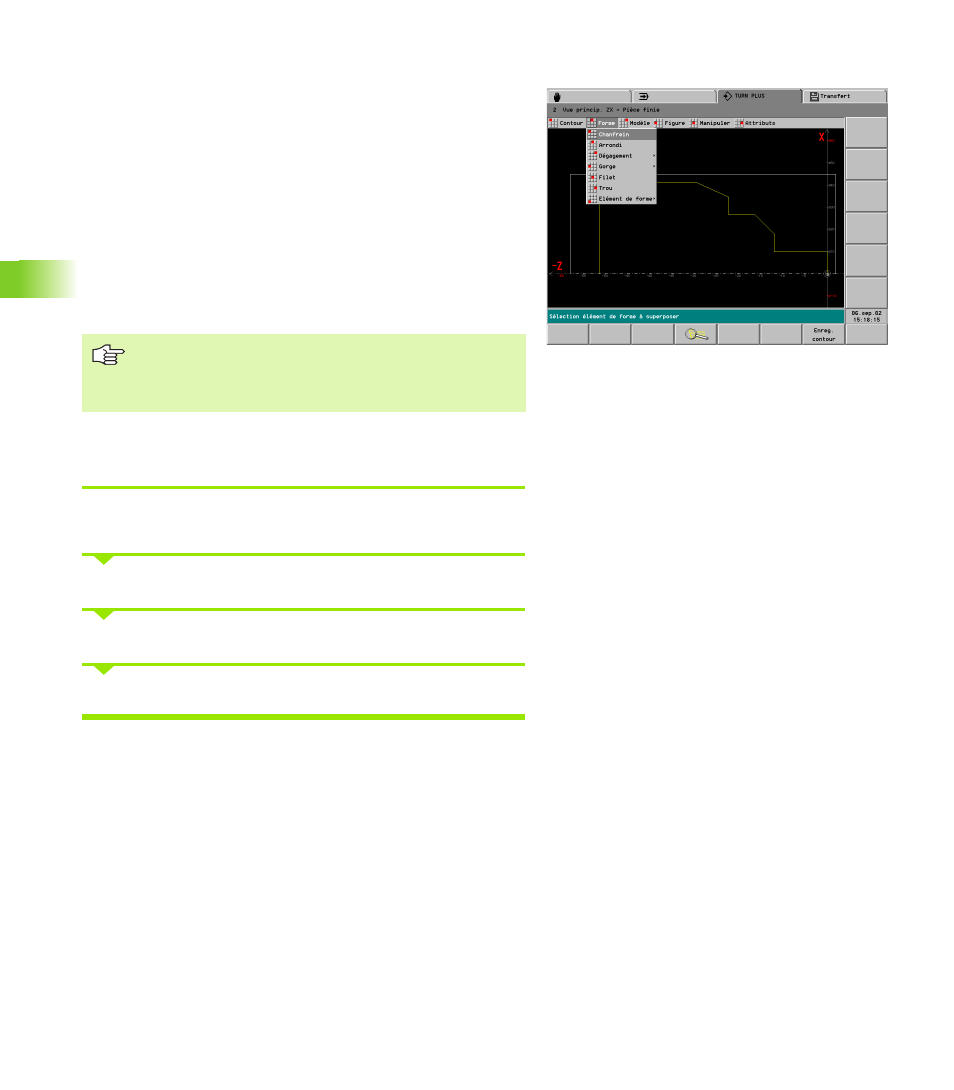

Sélectionner „Pièce > Pièce finie > Forme > xx“ (xx: Type d'élément
de forme)
Valider la position (voir “Validations” à la page 456).
Introduire les paramètres de l'élément de forme.
TURN PLUS intègre l'élément de forme.
Vous définissez les chanfreins, arrondis, dégagements,
etc. comme des éléments de forme. La création du plan
de travail peut ensuite tenir compte d'opérations spéciales
d'usinage pour ces éléments de forme.
