Configurer les fenêtres (vues)
Définissez les „vues“ que TURN PLUS doit représenter à côté de la
vue principale (plan XZ).
Sélection:
U Sélectionner „Configuration > Modifier“
U Sélectionner „Vues“. TURN PLUS ouvre la boîte de dialogue
„Configuration fenêtres“.
Boîte de dialogue „Configuration fenêtre“
„ Vues: Affichage des vues sélectionnées
„ Sélection: Sélectionnez les vues à représenter
„ Vue principale en image miroir?
„ Oui: Représenter le contour complet
„ Non: Représenter le contour au dessus du centre de tournage
Configurer le graphique de test
La configuration vous permet d'influer sur le déroulement et la
représentation de la trajectoire du „graphique de test“.
Sélection:
U Sélectionner „Configuration > Modifier“
U „Graph. de test> CIP“ (ou „.. > CAP“). TURN PLUS ouvre la boîte
de dialogue „Graph. de test CIP/CAP“.

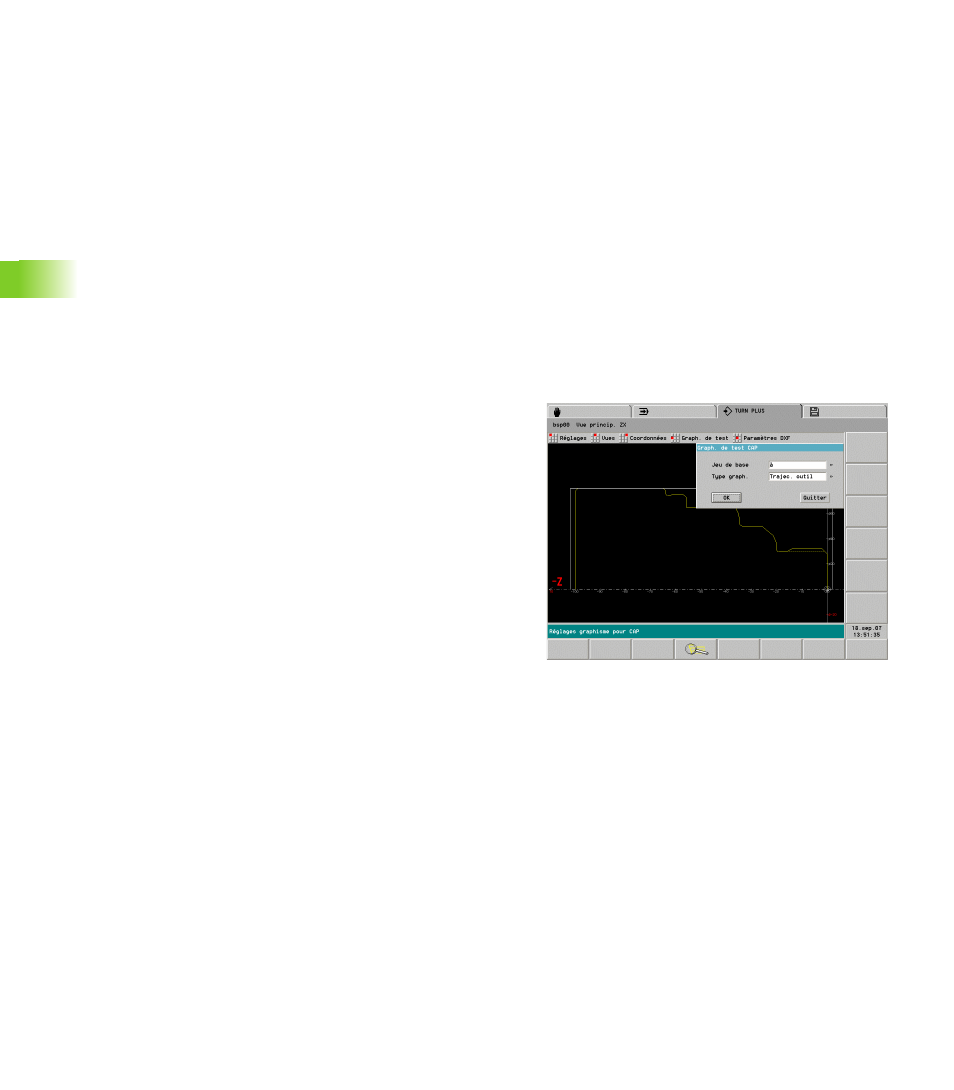

Boîte de dialogue „Graph. de test CIP/CAP“
„ Jeu de base:
„ Act.: Le graphique de test stoppe après chaque déplacement.
Avec la softkey „Continuer“, vous lancez le déplacement suivant.
„ Inact.: Le graphique de test simule l'usinage sans s'arrêter.
„ Typ. graph.:
„ Trajec. outil: Représente les déplacements en avance d'usinage
par une ligne continue (référence: Pointe théorique de la dent).
„ Traject. dent: Représente de manière hachurée la surface
parcourue par la „partie coupante“ de l'outil. Vous visualisez la
zone usinée en tenant compte de la géométrie exacte de la dent
(rayon, largeur, position de la dent, etc.). Les données d'outils
sont à la base de cette représentation.
„ Graphique solide: La pièce brute est représentée sous la forme
d'une „surface pleine“ qui s'efface au fur et à mesure de
„l'usinage“.
