Droite sur surface de l'enveloppe G111
G111 interpolation linéaire en avance travail jusqu'au „point final".
Exemple: G111
. . .
[G111, G120]
N1 T8 G197 S1200 G195 F0.2 M104
N2 M14
N3 G120 X100
N4 G110 C0
N5 G0 X110 Z5
N6 G41 Q2 H0
N7 G110 Z-20 CY0
N8 G111 Z-40
[Droite, surface de
l'enveloppe]
N9 G113 CY39.2699 K-40 J19.635
N10 G111 Z-20
N11 G113 CY0 K-20 J19.635
N12 G40
N13 G110 X105
N14 M15
. . .

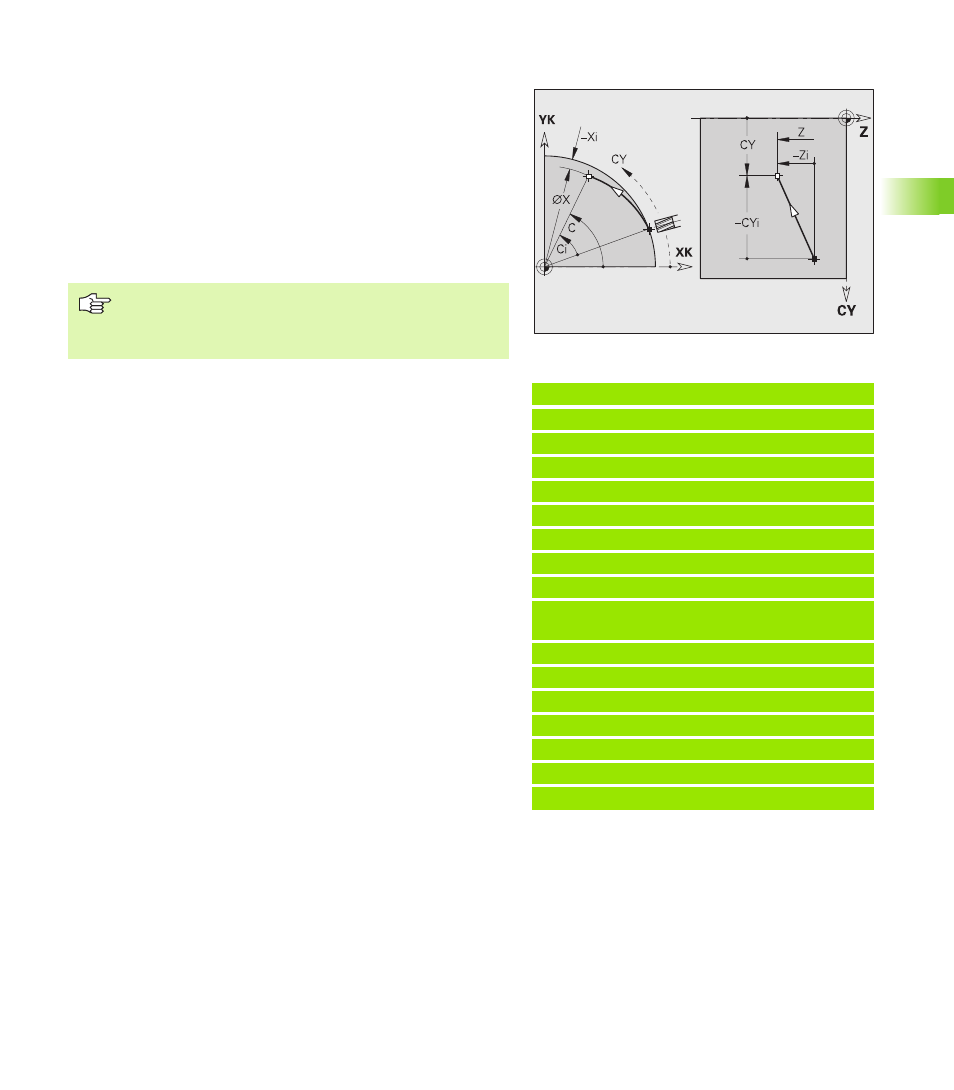

Paramètres
Z
Point final
C
Angle final – Direction angulaire: voir figure d'aide
CY
Point final en cotation dimensionnelle (référence: développé
avec diamètre de référence G120)
X
Point final (cote de diamètre) – (par défaut: Position effective
en X)
Programmation:
Z, C, CY: en absolu, en incrémental ou modal
Programmer soit Z– C, soit Z– CY
