CNC PILOT 4290 HEIDENHAIN 253
4.23 Cy
cles de perçag
e
Alésage, lamage G72
G72 est utilisé pour les perçages avec définition de contour (perçage
unique ou modèle de trous). Utilisez G72 pour réaliser, à l'aide d'outils
fixes ou tournants, les fonctions de perçage axial/radial suivantes :
„ Alésage
„ Lamage
„ Alésage à l'alésoir
„ Pointage CN
„ Centrage
Paramètres
NS Numéro de séquence du contour. Référence au contour du
perçage (G49-, G300- ou G310-Géo)
E Temporisation brise-copeaux en fin de perçage (en secondes)
– (par défaut: 0)
D Vitesse de retrait (par défaut: 0)
„ D=0: Avance rapide
„ D=1: Avance d'usinage

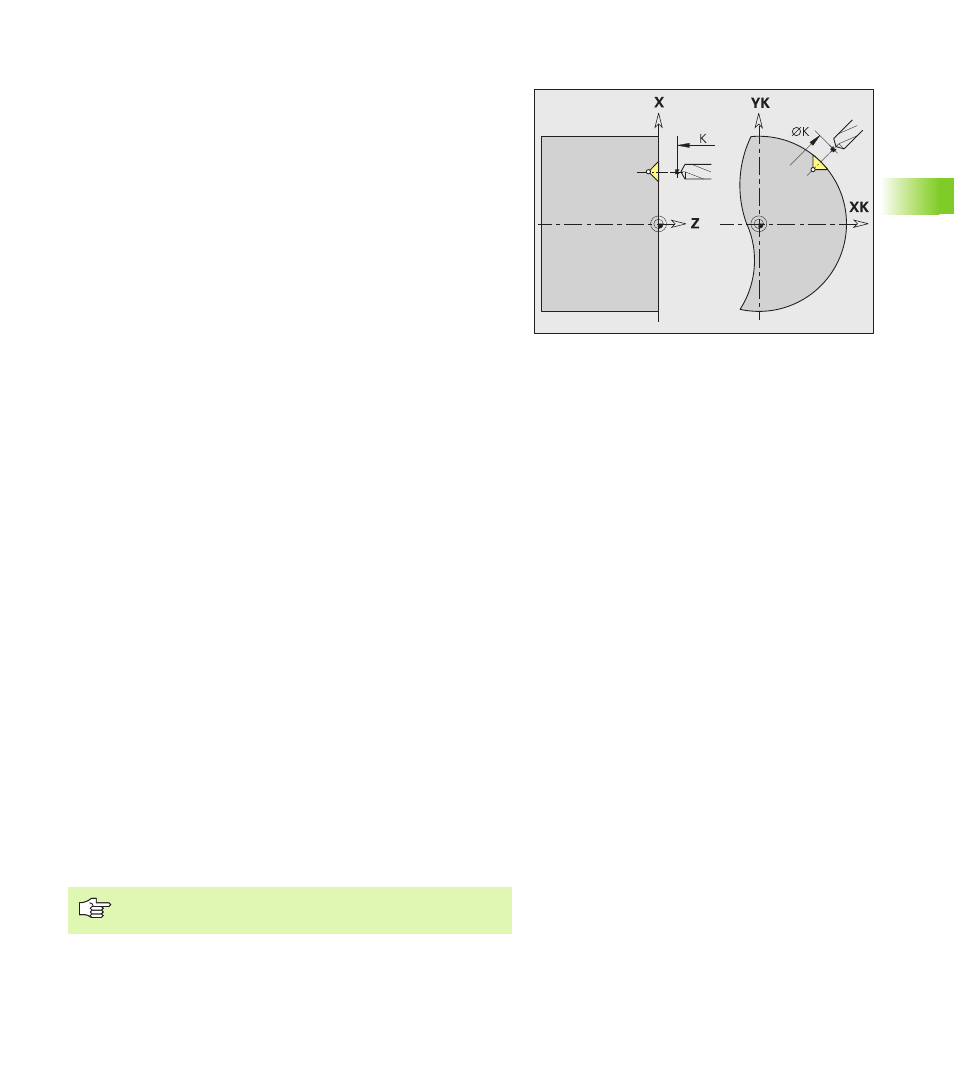

K Plan de retrait (perçages radiaux, dans plan YZ: Cote de
diamètre) – (par défaut: Au point initial ou à la distance de
sécurité)
H1 A partir de la version de logiciel 625 952-04:
Frein de broche (H1 est utilisé si le frein est enregistré dans
le paramètre-machine 1019, ..) – par défaut: 0
„ 0: Activer le frein de broche
„ 1: Ne pas activer le frein de broche
Déroulement du cycle
1 En fonction de „K“, aborde le „point initial“ en avance rapide:
„ K non programmé: Déplacement à la distance de sécurité
„ K programmé: Déplacement à la position „K“, puis à la
distance de sécurité
2 Pointe avec réduction de l'avance (50 %).
3 Se déplace avec l'avance d'usinage jusqu'au fond du trou.
4 Retrait en fonction de „D“ en avance rapide/avance d'usinage.
5 La position de retrait dépend de „K“:
„ K non programmé: Retrait au „point initial“
„ K programmé: Retrait à la position „K“
Modèle de perçage: „NS“ indique le contour du perçage
et non la définition du modèle.
