CNC PILOT 4290 HEIDENHAIN 497
6.13 Outillag
e

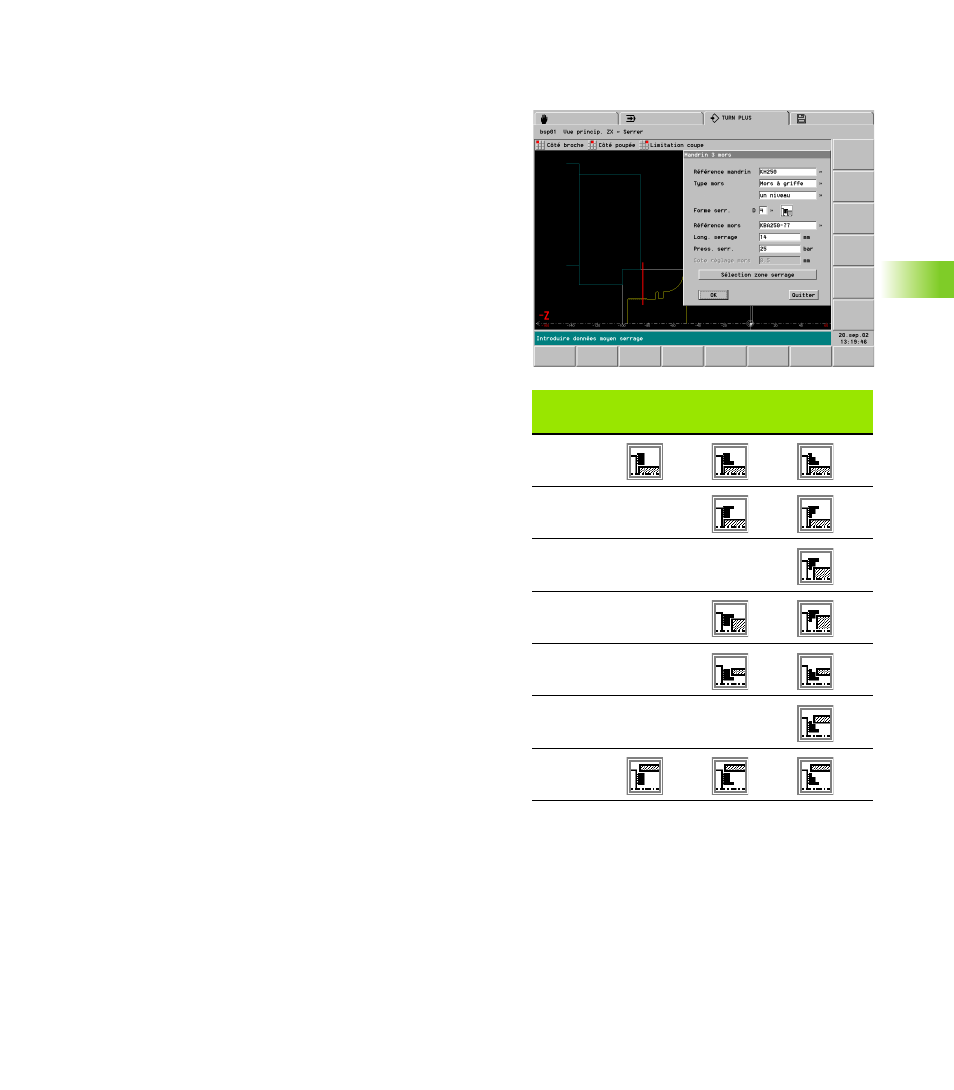

Paramètres pour les mandrins deux, trois ou
quatre mors
Forme de
serrage sans
niveau
un niveau
deux
niveaux
D=1
D=2
D=3
D=4
D=5
D=6
D=7
Paramètres
Référence du mandrin
Type de mors et niveaux
Forme de serrage (voir tableau suivant)
Référence du mors
Longueur de serrage
TURN PLUS détermine la longueur de serrage en fonction du mors
et de la forme de serrage. Corrigez la valeur si la longueur de serrage
varie.
Pression de serrage
La valeur est validée dans l'„en-tête du programme“. TURN PLUS
n'exploite pas ce paramètre.
Cote de réglage du mors (à titre d'information)
Distance bord externe du mandrin – bord externe du mors. Cote
négative: Le mors dépasse du mandrin
Bouton „Sélection zone serrage“
Définir l'emplacement du moyen de serrage:
„ pour les contours avec chanfrein, arrondis ou arcs de cercle,
marquer la zone „autour du coin de serrage“.
„ pour les pièces rectangulaires, marquer un élément limitrophe au
coin de serrage.
