HEIDENHAIN CNC Pilot 4290 V7.1 - Manuel (Page 564)

564
6.1
8
Remar
ques sur l'usinag
e
Arrosage: Dans la banque de données technologiques, vous
définissez si l'usinage doit avoir lieu avec ou sans arrosage et ce, en
fonction de la matière de la pièce, du matériau de coupe et du mode
de fonctionnement.
Si l'arrosage a été défini dans la banque de données technologiques,
la CAP active les circuits d'arrosage adéquats pour ce bloc d'usinage.
Si le circuit d'arrosage fonctionne avec une „haute pression“, la CAP
génère la fonction M correspondante.
La CIP commande les circuits d'arrosage comme la CAP. En
alternative, vous définissez dans „Données de coupe“ les circuits
d'arrosage et niveaux de pression pour le bloc de travail en cours.
Avec une „composition fixe de la tourelle“, vous définissez pour
chaque outil les circuits d'arrosage ainsi que les réglages „haute
pression/pression normale“. La CAP active les circuits d'arrosage
correspondants dès que l'outil est installé.
Evidement
Si l'„évidement“ est placé dans la suite chronologique d'usinage avant
„Tournage de gorge et Gorge de contour “, les zones de contour
tombants (gorges non définies) seront usinées avec des outils
d'ébauche. Sinon, la CAP usine ces zones de contours avec des outils
d'usinage de gorges. TURN PLUS différencie une gorge d'un tournage
libre en fonction de l'„angle d'engagement EKW“ (paramètre
d'usinage 1).
Si la zone d'évidement ne peut pas être usinée avec un outil, TURN
PLUS exécute un pré-usinage à l'aide du premier outil, puis enlève la
matière résiduelle avec un outil dans le sens d'usinage inverse.
Usinage du contour (finition): La CAP exécute la finition des zones
plongeantes évidées en utilisant la même stratégie que pour
l'ébauche.
Selon le contour et les outils disponibles, on rencontre les situations
suivantes:
„ Evidement complet avec un outil. Si l'on dispose de plusieurs outils,
c'est l'outil avec „sens d'usinage standard“ qui est prioritaire.

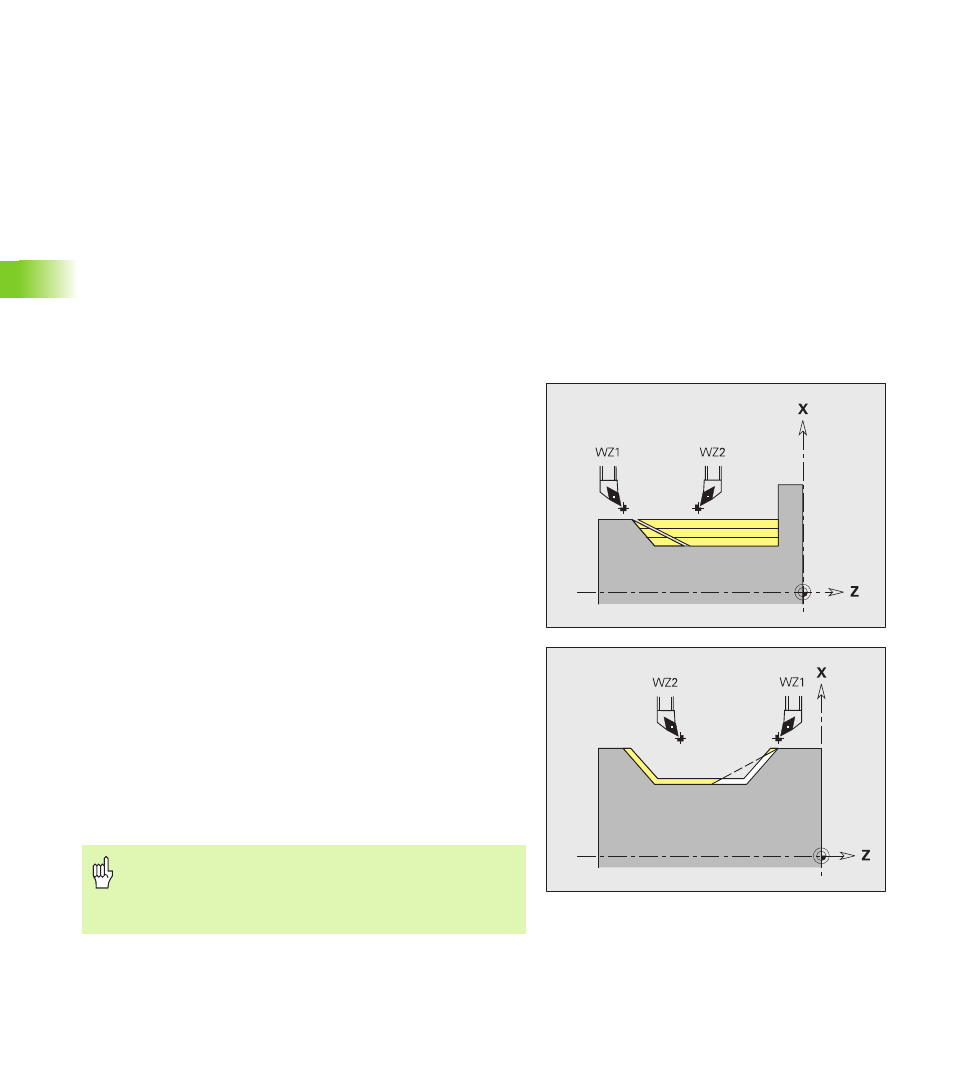

„ Si la zone d'évidement se raccorde à un élément plan, le premier
évidement est dirigé vers cet élément plan (voir figure).
„ Si les deux outils ont des angles de dépouille qui diffèrent, l'usinage
s'effectue tout d'abord avec l'outil dont l'angle de dépouille est le
plus grand.
„ Si l'angle de dépouille est le même pour les deux outils, l'usinage
est exécuté d'abord avec le côté qui a le plus petit „angle
d'engagement“.
Attention, risque de collision
Lors de l'évidement à l'intérieur de la zone, la profondeur
de plongée de l'outil n'est pas contrôlée. Sélectionnez
des outils appropriés.
