4.7 Eléments de f
o
rm
e d'un cont
our de t
our
nag
e

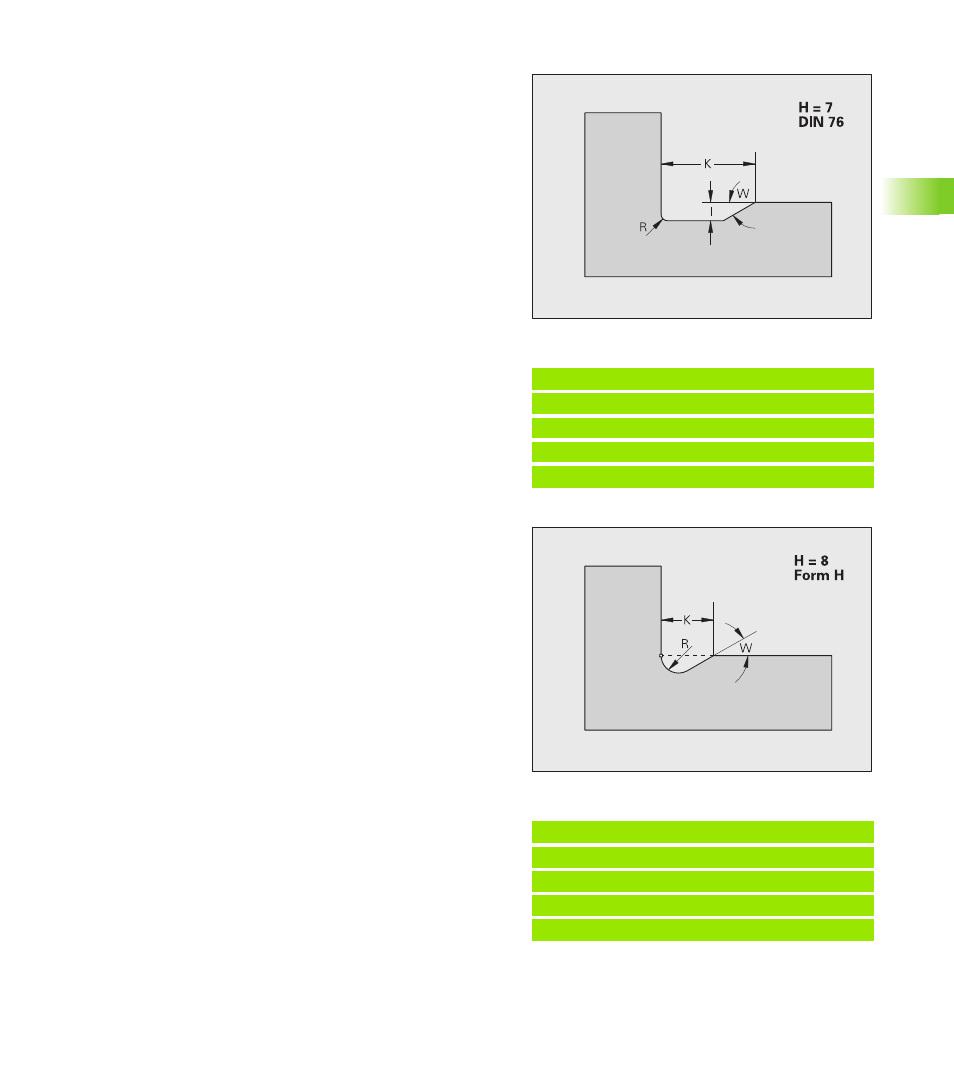

Dégagement DIN 76 (H=7)
Dégagement de forme H (H=8)
Si vous n'introduisez pas W, l'angle sera calculé avec K et R. Le point
final du dégagement est alors situé sur l'„angle de contour“.
Exemple: Appel de G25-Géo DIN 76
. . .
N.. G1 Z-15 [élément longitudinal]
N.. G25 H7 I1.5 K7 [DIN 76]
N.. G1 X20 [élément transversal]
. . .
Paramètres
H Dégagement forme DIN 76: H=7
I Profondeur du dégagement (cote de rayon)
K Largeur du dégagement
R Rayon du dégagement aux deux angles (par défaut: R=0,6*I)
W Angle du dégagement (par défaut: 30°)
Exemple: Appel de G25-Géo Forme H
. . .
N.. G1 Z-15 [élément longitudinal]
N.. G25 H8 K4 R1 W30 [forme H]
N.. G1 X20 [élément transversal]
. . .
Paramètres
H Dégagement de forme H: H=8
K Largeur du dégagement
R Rayon du dégagement – pas d'introduction: L'élément
circulaire ne sera pas usiné
W Angle de plongée – pas d'introduction: W sera calculé
