160
4.7 Eléments de f
o
rm
e d'un cont
our de t
our
nag
e

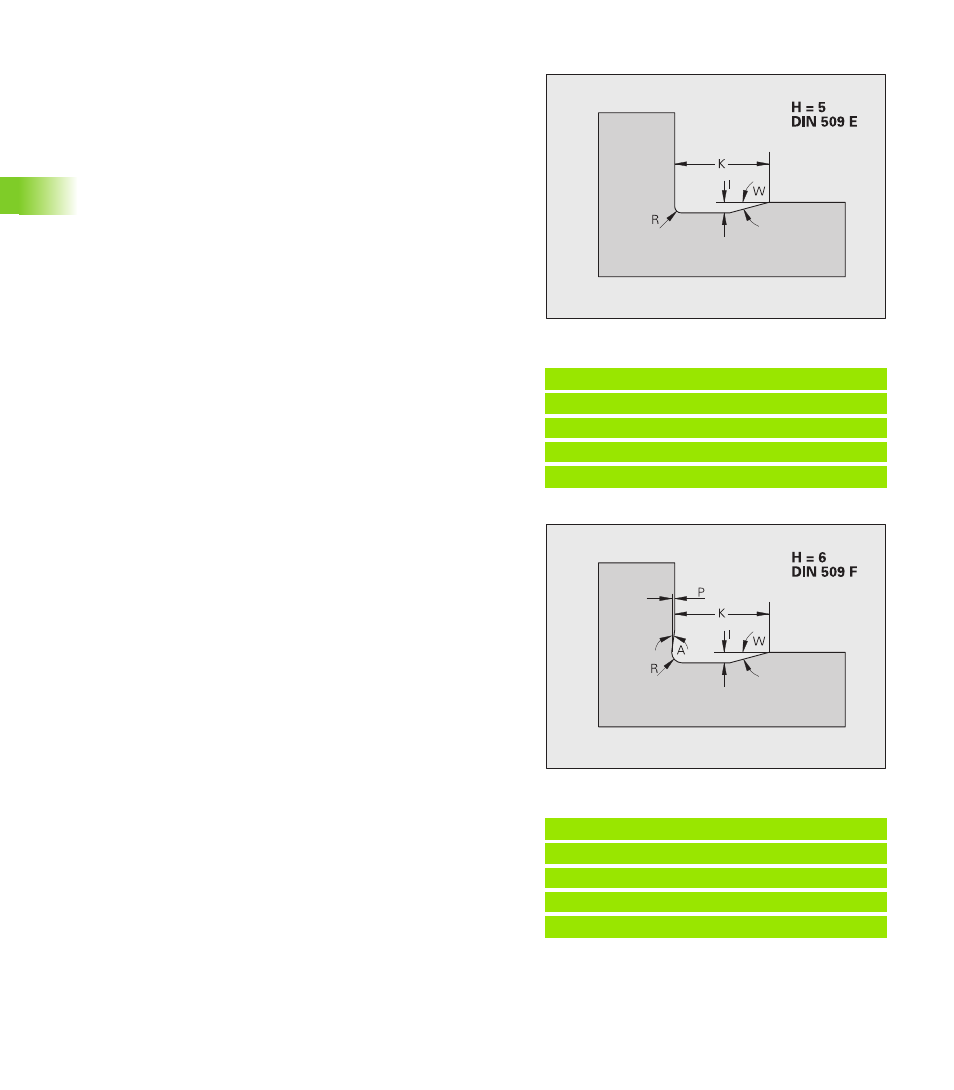

Dégagement DIN 509 E (H=0,5)
Les paramètres que vous n'avez pas indiqués sont calculés par la
CNC PILOT en fonction du diamètre.
Dégagement DIN 509 F (H=6)
Les paramètres que vous n'avez pas indiqués sont calculés par la
CNC PILOT en fonction du diamètre.
Exemple: Appel de G25-Géo DIN 509 E
. . .
N.. G1 Z-15 [élément longitudinal]
N.. G25 H5 [DIN 509 E]
N.. G1 X20 [élément transversal]
. . .
Paramètres
H Dégagement forme DIN 509 E: H=0 ou H=5
I Profondeur du dégagement (cote de rayon)
K Largeur du dégagement
R Rayon du dégagement (aux deux angles)
W Angle du dégagement
Exemple: Appel de G25-Géo DIN 509 F
. . .
N.. G1 Z-15 [élément longitudinal]
N.. G25 H6 [DIN 509 F]
N.. G1 X20 [élément transversal]
. . .
Paramètres
H Dégagement forme DIN 509 F: H=6
I Profondeur du dégagement (cote de rayon)
K Largeur du dégagement
R Rayon du dégagement (aux deux angles)
P Profondeur transversale
W Angle du dégagement
A Angle transversal
