CNC PILOT 4290 HEIDENHAIN 447
6.8 Cont
ours a
v
e
c l'ax
e C

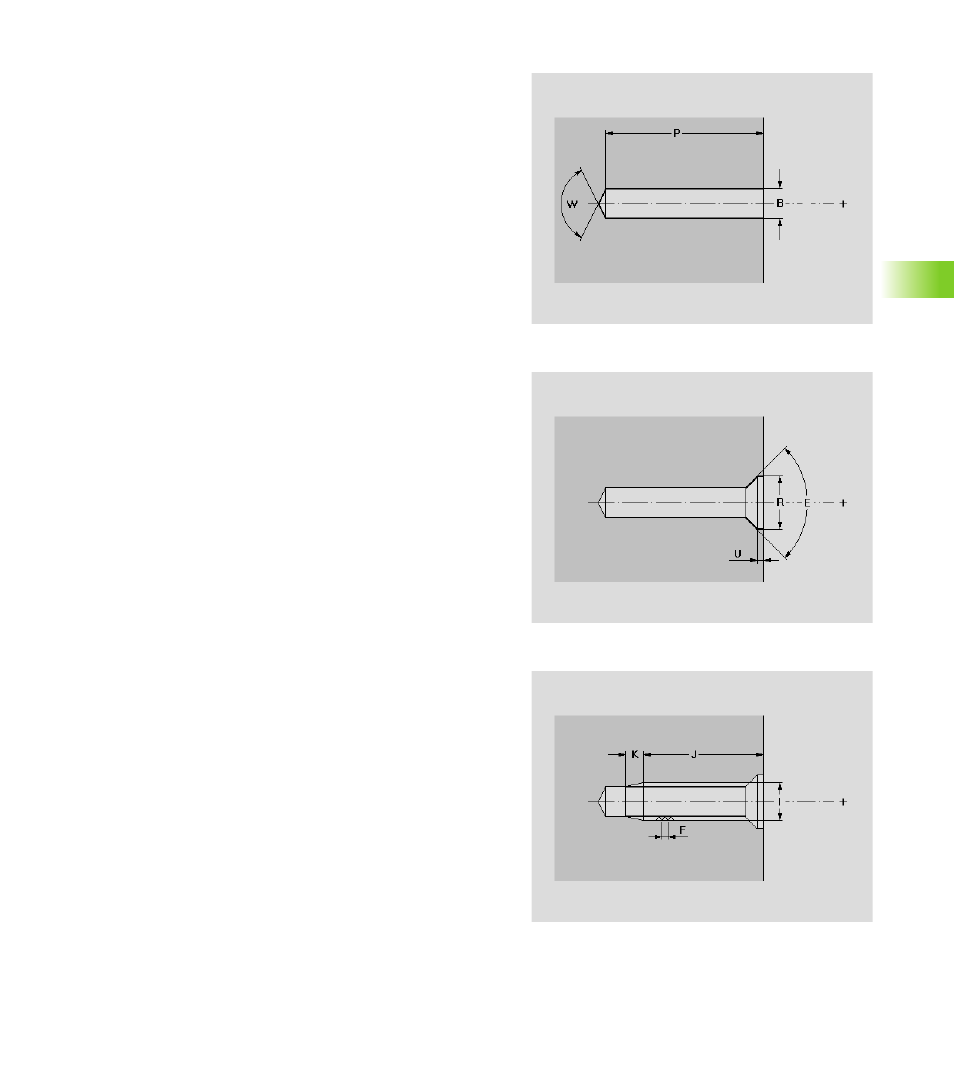

Perçage sur la surface de d'enveloppe
Lamage sur la surface de l'enveloppe
Taraudage sur la surface de l'enveloppe
Paramètre pour le perçage
B Diamètre de perçage
P Profondeur de perçage (profondeur du trou et du lamage – sans
pointe de perçage et de centrage)
W Angle de pointe
„ W=0°: Avec le cycle de perçage, la CAP génère une
„réduction d'avance (V=1)“
„ W>0°: Angle de pointe
Ajustement: H6...H13 ou „sans ajustement“ (voir “Perçage” à
la page 567)
Paramètres pour le lamage
R Diamètre de lamage
U Profondeur de lamage
E Angle de lamage
Paramètres de filetage
I Diamètre nominal
J Profondeur du filet
K Fin de taraudage (longueur d'entrée)
F Pas du filet
Type de filet:
„ Filet à droite
„ Filet à gauche
