484
6.12 Af
fe
ctation des at
tr
ibuts
Attribut d'usinage „Fraiser contour“
Pour la figure ou le contour „libre“ ouvert ou fermé sélectionné(e),
l'attribut définit l'usinage „Fraiser contour“ et les paramètres
d'usinage adéquats.
Affecter l'attribut d'usinage „Fraiser contour“:
U Sélectionner „Attributs > Attribut d'usinage > Fraisage > Fraiser
contour“ dans le menu Pièce finie
U Sélectionner le contour à fraiser. TURN PLUS ouvre la boîte de
dialogue „Fraiser contour“.
U Définir les paramètres du fraisage
Paramètres

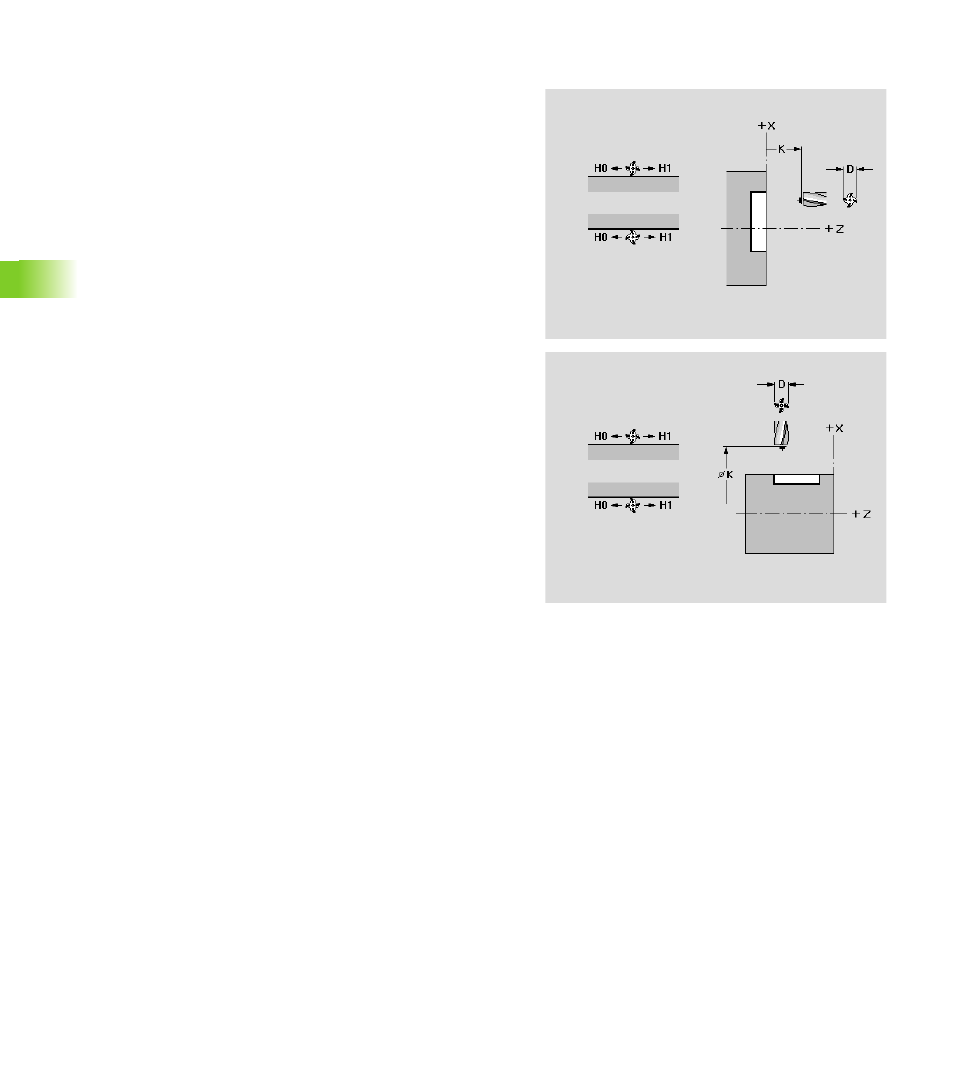

Q Lieu de fraisage
„ Contour: Centre de la fraise sur le contour
„ Avec contours fermés:
„ (Fraisage) intérieur
„ (Fraisage) extérieur
„ Avec contours ouverts:
„ à gauche du contour (dans le sens de l'usinage)
„ à droite du contour (dans le sens de l'usinage)
H Sens d'usinage
„ 0: En opposition
„ 1: En avalant
D Diamètre de la fraise pour la sélection de l'outil
K Plan de retrait. Position de la fraise avant/après le fraisage
(surface de l'enveloppe: Diamètre).
