626
8.1 Banque de données des outils

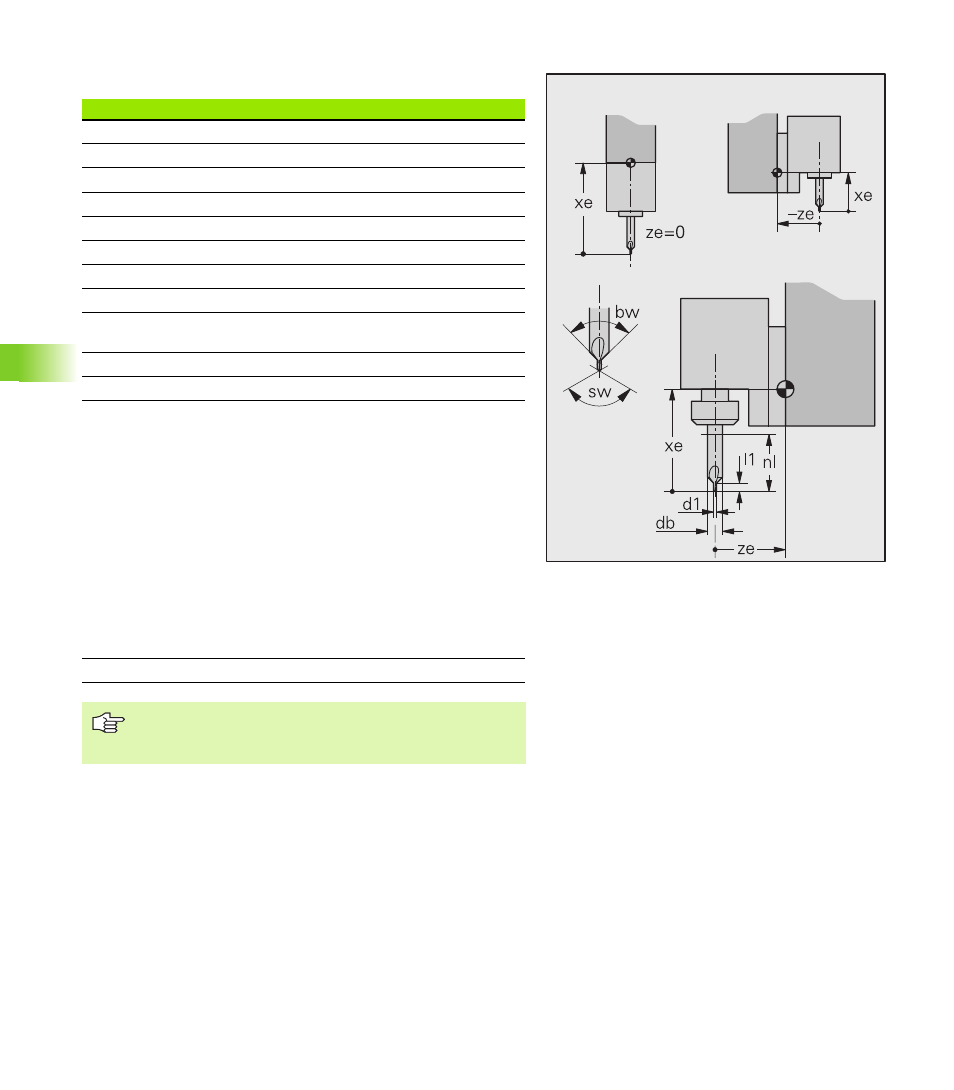

Paramètres pour outils de perçage
Exemple d'outil: Type 311
Paramètres dans la boîte de dialogue 1 G S TP
ID: Nr. d'identification de l'outil • • •
Cote X, Z, Y (xe, ze, ye): Jauges d'outil • – –
Diam. (db): Diamètre du foret • • •
An. perç. (bw): Angle de perçage • • •
Ang. pte (sw): Angle de pointe • • •
D. tenon (d1): Diamètre du tenon • • •
L. tenon (l1): Longueur du tenon • • •
Ang. pos. (rw): Angle de position • • –
Corr. X, Z, Y (DX, DZ, DY): Valeurs de
correction(+/– 10 mm max.) • – –
Dir. usin.: Sens de rotation broche • – •
Lg. util (nl): Longueur utile du foret – – •
Type foret (type de taraud):
„ 0: Indéfini
„ 11: Métrique
„ 12: Filet fin
„ 13: Filet pouces
„ 14: Filet pas de gaz
„ 15: UNC
„ 16: UNF
„ 17: PG
„ 18: NPT
„ 19: Filet trapézoïdal
„ 20: Autres
• – •
L. attaq (al): Longueur d'attaque • • •
Lors de la sélection d'outil, la CAP tient compte du
paramètre „Type foret“ pour calculer les paramètres du
filet.
