Cycle de tournage de gorge G869

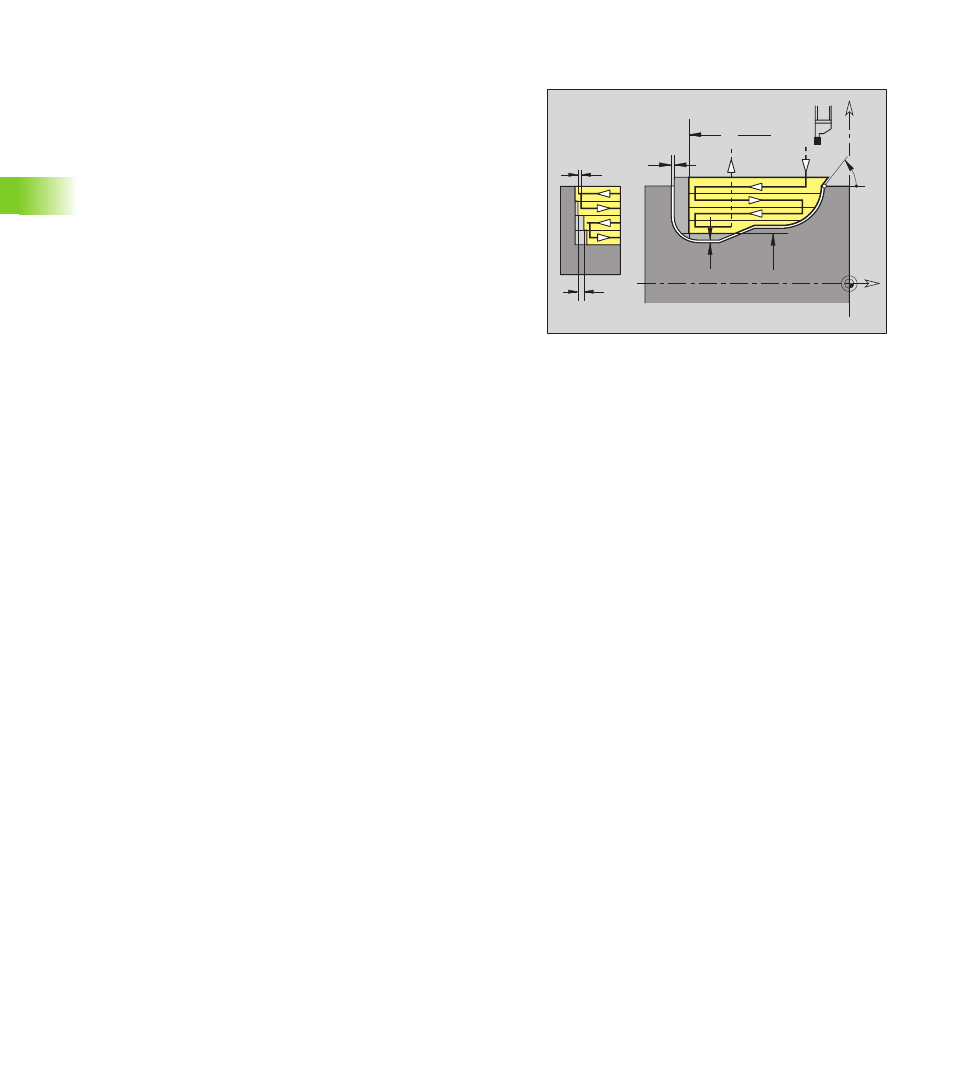

G869 usine axialement/radialement de „NS à NE“ la zone de contour
définie par „NS, NE“. L'enlèvement des copeaux s'effectue par des
déplacements alternatifs de plongée et d'ébauche avec un minimum
de descente et de relèvement d'outil. Le contour à usiner peut
comporter plusieurs parties concaves. Le cas échéant, la surface
d'usinage est subdivisée en plusieurs zones.
Z
K
X
Z
B
0,1mm
A
I Ø X Ø
Paramètres
NS Numéro de séquence initiale
„ Début de la section de contour ou
„ référence à une gorge G22-/G23-Géo
NE Numéro de séquence finale (fin de la section de contour):
„ NE non programmé: L'élément de contour NS est usiné
dans le sens de définition du contour.
„ NS=NE programmé: L'élément de contour NS est usiné
dans le sens inverse du sens de définition du contour.
„ NE inutile si le contour est défini avec G22-/G23-Géo
P Plongée max.
R Correction en profondeur pour la finition (par défaut: 0)
I Surépaisseur en X (cote de diamètre) – (par défaut: 0)
K Surépaisseur en Z (par défaut: 0)
X Limite d'usinage (cote de diamètre) – (par défaut: Pas de
limite d'usinage)
Z Limite d'usinage (par défaut: Pas de limite d'usinage)
A Angle d'approche (par défaut: Inverse au sens de plongée)
W Angle de sortie (par défaut: Inverse au sens de plongée)
Q Déroulement (par défaut: 0)
„ Q=0: Ebauche et finition
„ Q=1: Ebauche seulement
„ Q=2: Finition seulement
U Tournage unidirectionnel (par défaut: 0)
„ U=0: L'ébauche est bidirectionnelle.
„ U=1: L'ébauche est unidirectionnelle et s'effectue dans le
sens d'usinage (de „NS à NE“)
H Type de dégagement en fin de cycle (par défaut: 0)
„ H=0: Retour au point initial (gorge axiale: sens Z, puis X;
gorge radiale: sens X, puis Z)
„ H=1: Positionne l'outil devant le contour fini
„ H=2: Relève l'outil à la distance de sécurité et stoppe
