286
4.27 Cy
cles de fr
aisag
e

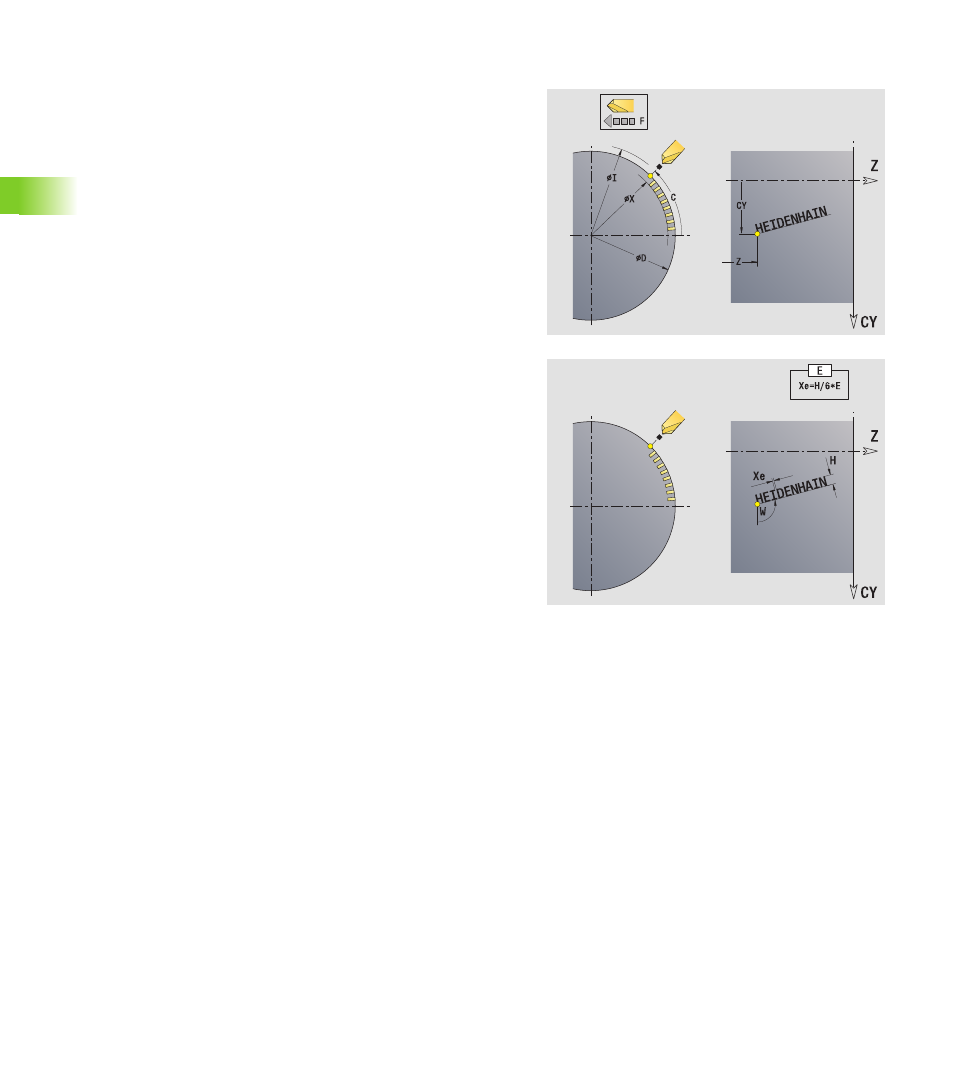

Gravure sur le l'enveloppe G802
G802 grave une chaîne de caractères linéairement sur la surface de
l'enveloppe. Vous introduisez le texte à graver sous la forme d'une
chaîne de caractères dans le champ „ID“.
Les trémas et caractères spéciaux que vous ne pouvez pas introduire
dans l'éditeur DIN sont à définir caractère par caractère dans „NS“. Si
un texte est défini dans „ID“ et un caractère dans „NS“, le texte sera
gravé en premier et le caractère ensuite.
G802 grave à partir de la position initiale ou bien à partir de la position
actuelle si vous n'avez pas défini de position initiale.
Exemple: Si un tracé de caractères est gravé avec plusieurs appels,
indiquez la position initiale lors du premier appel. Vous programmez
les autres appels sans position initiale.
Table de caractères: voir “Tableau des caractères pour la gravure” à la
page 287
Paramètres
ID Texte. Texte à graver ()
NS Numéro de caractère. Code ASCII du caractère à graver
Z Point de départ
C Angle initial
CY Angle initial en „cotation dimensionnelle“ (référence:
Développé avec „diamètre de référence“)
X Diamètre de fraisage. Position X à laquelle l'outil doit plonger
pour le fraisage.
I Diamètre de retrait. Position X à laquelle l'outil doit être
rétracté pour le positionnement.
H Hauteur de caractère. Hauteur du caractère en [mm]
W Position angulaire du tracé de caractères. Exemples:
„ 0°: de –CY vers +CY
„ 90°: de –Z à +Z
E Facteur d'espacement (par défaut: 1). La distance entre les
caractères est calculée d'après la formule suivante: H / 6 * E
D Diamètre de référence pour calculer la cote CY
F A partir de la version de logiciel 625 952-05:
Facteur d'avance de passe (avance = avance actuelle * F)
