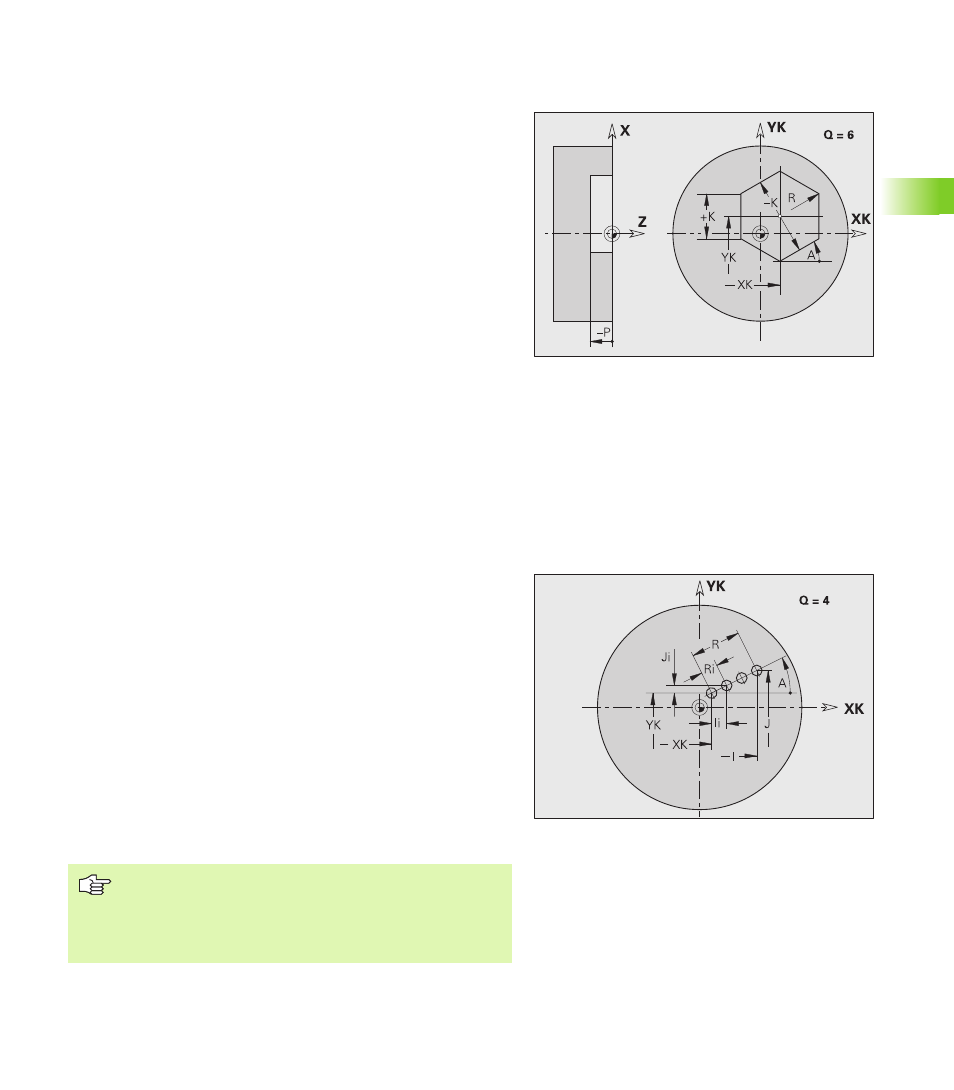

Polygone régulier sur la face frontale/arrière
G307-Géo
G307 définit un polygone sur un contour de la face frontale ou arrière.
Modèle linéaire sur la face frontale/arrière G401-
Géo
G401 définit un modèle linéaire de trous ou de figures sur la face
frontale ou arrière. G401 agit sur le trou/la figure défini(e) dans la
séquence suivante (G300.0.305, G307).
Paramètres
XK Centre en coordonnées cartésiennes
YK Centre en coordonnées cartésiennes
Q Nombre de côtés (Q > 2)
A Angle d'un côté du polygone avec XK (par défaut: 0°)
K Longueur du côté
„ K>0: Longueur du côté
„ K<0: Diamètre du cercle inscrit
B (Hauteur) largeur
R Chanfrein/arrondi (par défaut: 0°)
„ R>0: Rayon de l'arrondi
„ R<0: Largeur du chanfrein
P Profondeur/hauteur (par défaut: „P“ issu de G308)
„ P<0: Poche
„ P>0: Îlot
Paramètres
Q Nombre de figures (par défaut: 1)
XK Point initial en coordonnées cartésiennes
YK Point initial en coordonnées cartésiennes
I Point final en coordonnées cartésiennes
J Point final en coordonnées cartésiennes
A Angle de l'axe longitudinal avec l'axe XK (par défaut: 0°)
R Longueur totale du modèle
Ri Distance entre les figures (distance modèle)
„ Programmez le trou/la figure dans la séquence suivante
sans centre.
„ Le cycle de fraisage (section USINAGE) appelle le trou/
la figure dans la séquence suivante, et non pas la
définition du modèle.
