4.16 Décalag
e
s du point zér
o Décalage de point zéro G51

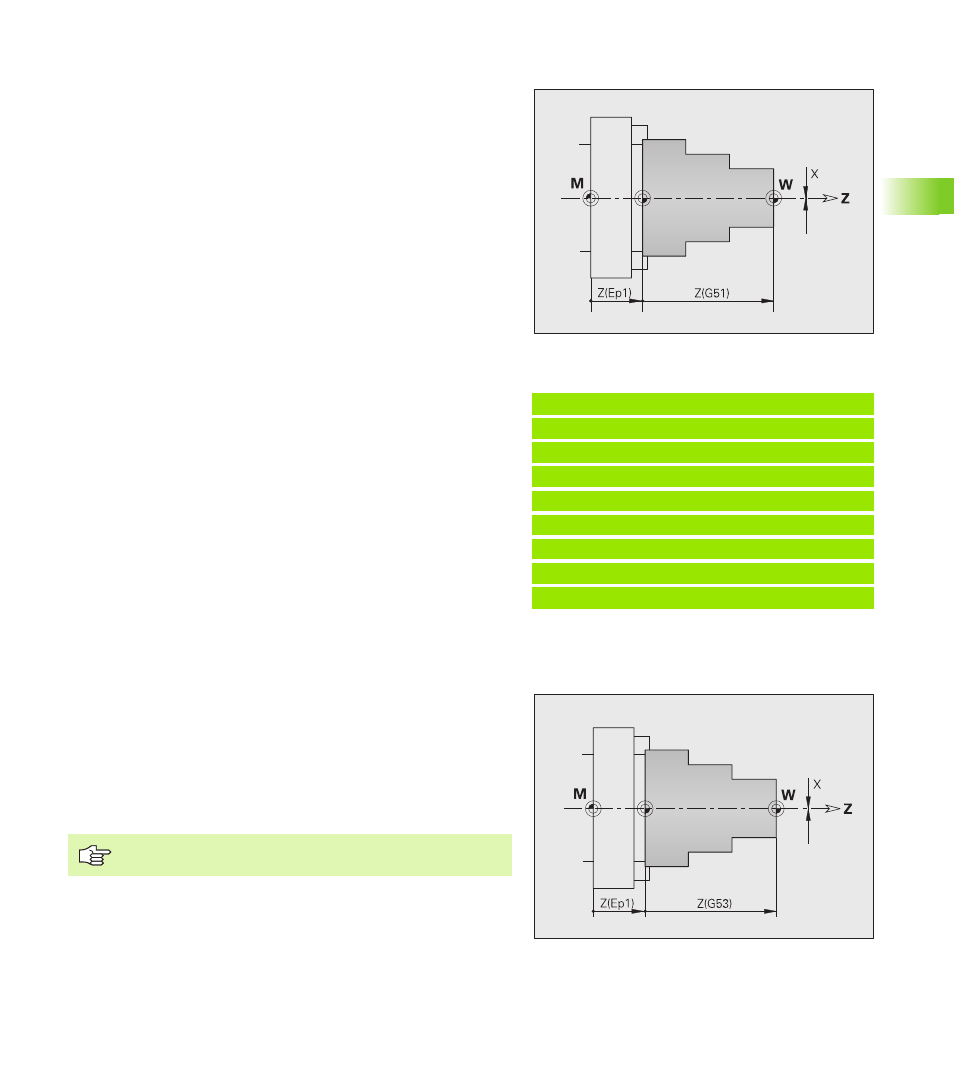

G51 décale le point zéro pièce de „Z“ (ou „X“). Le décalage se réfère
au point zéro pièce défini en mode Réglages.
Même si vous programmez plusieurs fois G51, le point de référence
reste le point zéro pièce défini en mode Réglages.
Le décalage du point zéro reste en vigueur jusqu'à la fin du programme
ou jusqu'à ce qu'il soit annulé par d'autres décalages de point zéro.
Décalage du point zéro dépendant des
paramètres G53, G54, G55
G53..G55 décale le point zéro pièce en fonction de la valeur définie
dans les paramètres de réglage 3, 4, 5. Le décalage se réfère au point
zéro pièce défini en mode Réglages.
Même si vous programmez plusieurs fois G53, G54, G55 le point de
référence reste le point zéro pièce défini en mode Ajustage.
Le décalage du point zéro reste en vigueur jusqu'à la fin du programme
ou jusqu'à ce qu'il soit annulé par d'autres décalages de point zéro.
Paramètres
X Décalage (cote de rayon)
Z Décalage
Exemple: G51
. . .
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X62 Z5
N3 G810 NS7 NE12 P5 I0.5 K0.2
N4 G51 Z-28 [décalage du point zéro]
N5 G0 X62 Z-15
N6 G810 NS7 NE12 P5 I0.5 K0.2
N7 G51 Z-56 [décalage du point zéro]
. . .
Indiquez un décalage en X par une cote de rayon.
