CNC PILOT 4290 HEIDENHAIN 77
3.4 F
onctions d'ajustag
e

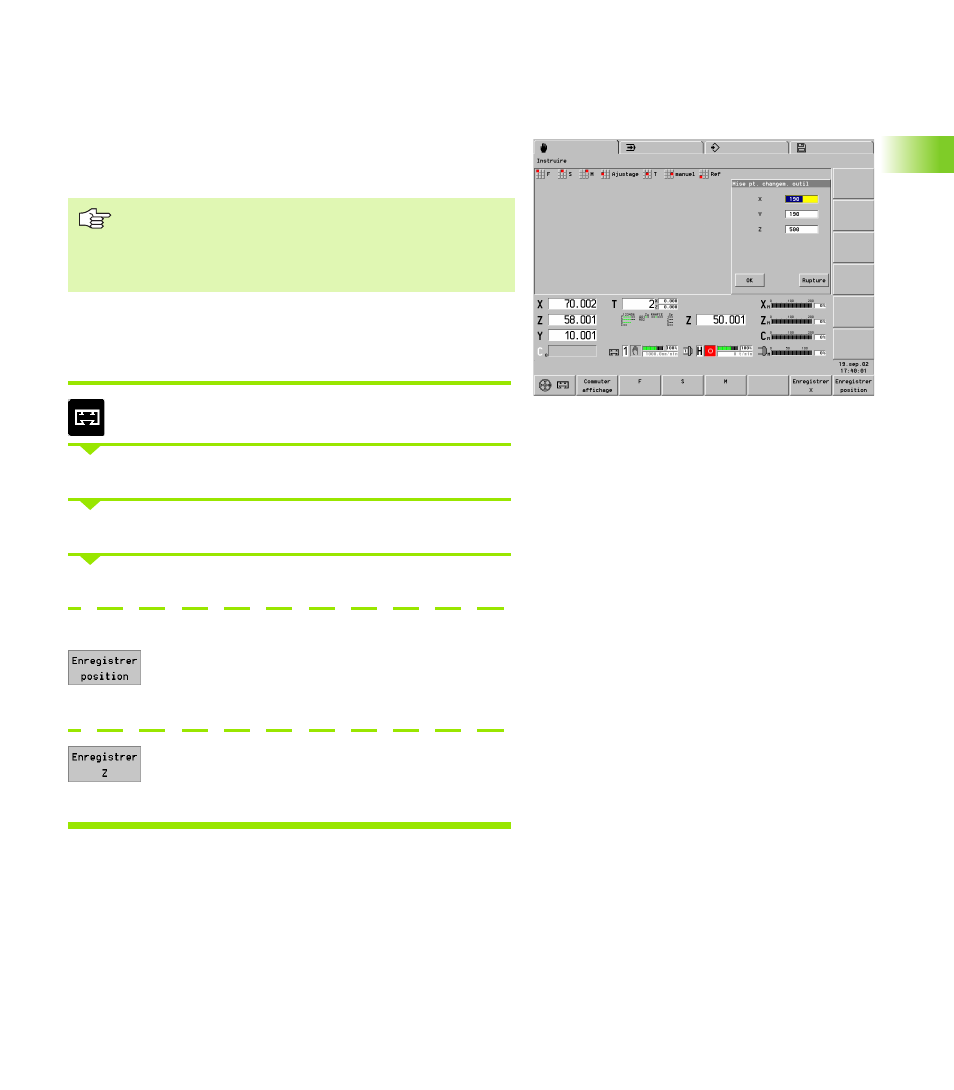

3.4 Fonctions d'ajustage
Initialiser le point de changement d'outil
Avec G14, le chariot se déplace jusqu'au point de changement
d'outil. Ce point doit être suffisamment éloigné de la pièce pour que
la tourelle puisse s'orienter sur chaque position.
Le point de changement d'outil est mémorisé dans un paramètre de
réglage.
Initialiser le point de changement d'outil
Avec plusieurs chariots: Définir le chariot
Sélectionner „Ajustage > Pt. changem. out.“
La boîte de dialogue „pt. changem. outil“ indique la position correcte.
Introduire la position du point de changement d'outil
Teach in du point de changement d'outil
Déplacer le chariot au „point de changement d'outil“.
Valider la position comme point de changement
d'outil ou
déplacer l'axe au „point de changement d'outil“ (ou
axe X ou Y).
Valider la position de l'axe
Le point de changement d'outil est introduit et affiché
comme distance point zéro machine – point de référence
du porte-outils. Dans la mesure où ces valeurs ne sont pas
affichées, il est conseillé d'enregistrer par „teach-in“ le
point de changement d'outil.
