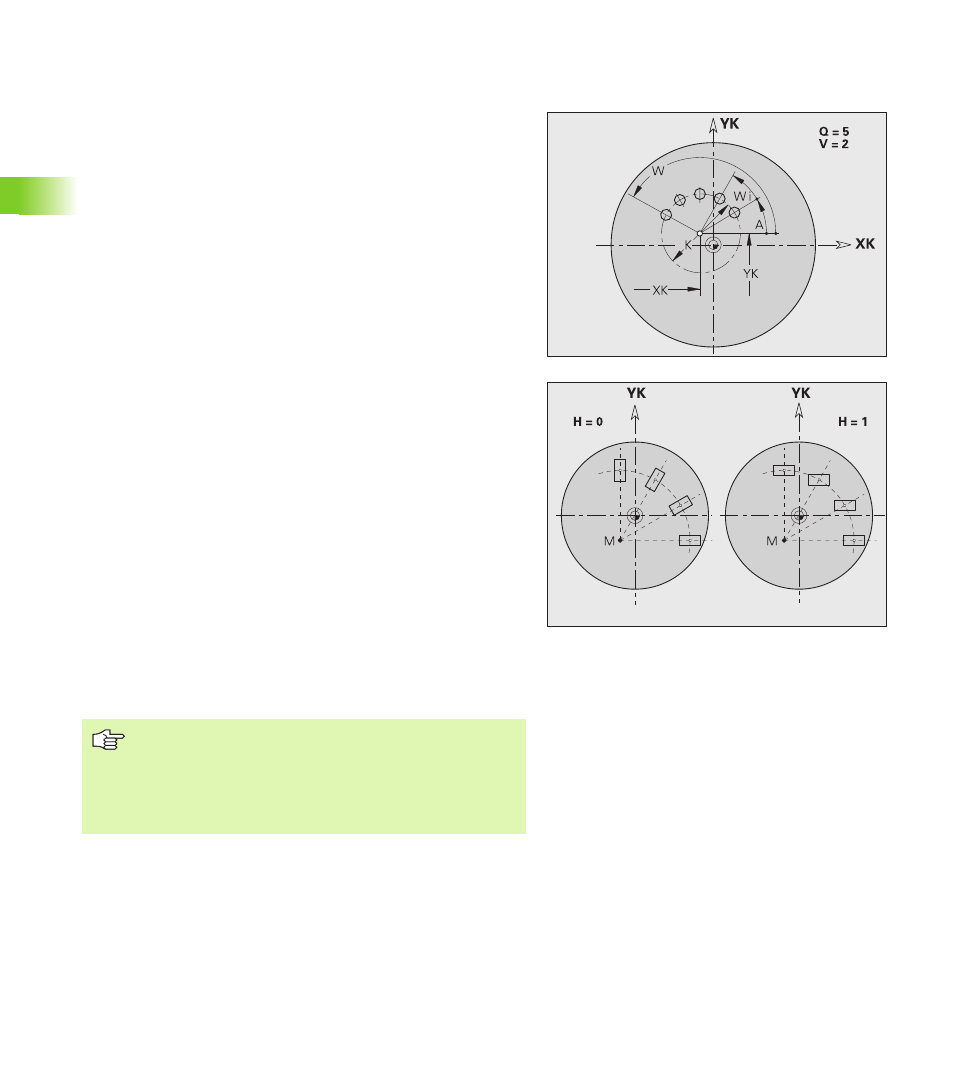

Modèle circulaire sur la face frontale/arrière
G402-Géo
G402 définit un modèle circulaire de trous ou de figures sur la face
frontale ou arrière. G402 agit sur le trou/la figure défini(e) dans la
séquence suivante (G300.0.305, G307).
Paramètres
Q Nombre de figures
K Diamètre du modèle
A Angle initial – Position de la première figure; référence: Axe
XK; (par défaut: 0°)
W Angle final – Position de la dernière figure; référence: Axe
XK; (par défaut: 360°)
Wi Angle entre les figures
V Sens – Orientation (par défaut: 0)
„ V=0, sans W: Répartition sur cercle entier
„ V=0, avec W: Répartition sur le plus grand arc de cercle
„ V=0, avec Wi: Signe de Wi détermine le sens (Wi<0: Sens
horaire)
„ V=1, avec W: Sens horaire
„ V=1, avec Wi: Sens horaire (signe de Wi sans signification)
„ V=2, avec W: Sens anti-horaire
„ V=2, avec Wi: Sens anti-horaire (signe de Wi sans
signification)
XK Centre en coordonnées cartésiennes
YK Centre en coordonnées cartésiennes
H Position des figures (par défaut: 0)
„ H=0: Position normale; les figures sont tournées autour du
centre du cercle (rotation)
„ H=1: Position d'origine, la position de la figure se référant
au système de coordonnées reste inchangée (translation)
„ Programmez le trou/la figure dans la séquence suivante
sans centre. Exception rainure circulaire: voir “Modèle
circulaire avec rainures circulaires” à la page 173.
„ Le cycle de fraisage (section USINAGE) appelle le trou/
la figure dans la séquence suivante, et non pas la
définition du modèle.
