CNC PILOT 4290 HEIDENHAIN 183
4.1
1
Cont
ours sur la surf
ace de l'en
v
e
loppe

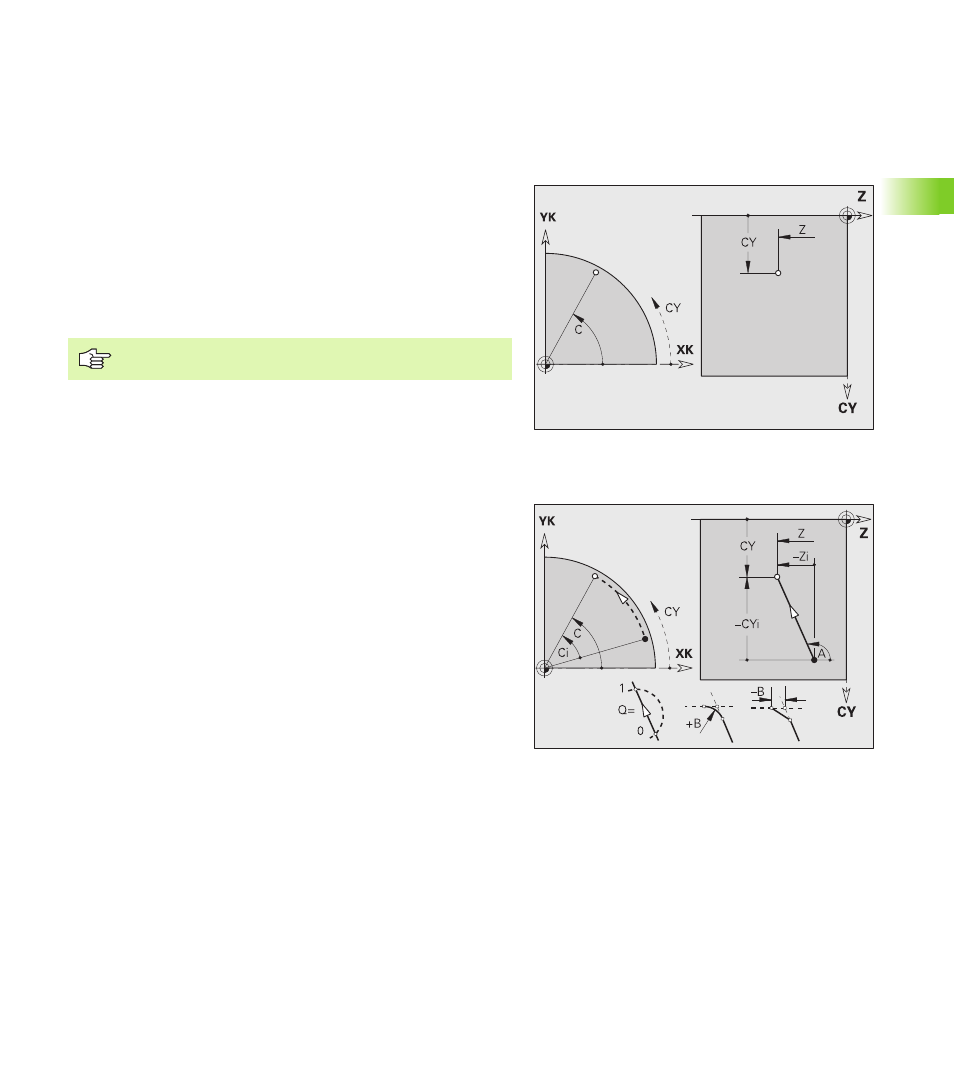

4.11 Contours sur la surface de
l'enveloppe
Point initial du contour surface de l'enveloppe
G110-Géo
G110 définit le point initial d'un contour sur la surface de l'enveloppe.
Droite surface de l'enveloppe G111-Géo
G111 définit une droite sur un contour situé sur la surface de
l'enveloppe.
Paramètres
Z Point initial
C Point initial (angle initial)
CY Point de départ en „cotation dimensionnelle"; référence:
Développé avec „diamètre de référence"
Programmez Z, C ou bien Z, CY.
Paramètres
Z Point final
C Point final (angle final)
CY Point final en „cotation dimensionnelle"; référence:
Développé avec „diamètre de référence"206
A Angle avec l'axe Z
B Chanfrein/arrondi. Définit la transition à l'élément de contour
suivant. Programmez le point final théorique si vous indiquez
un chanfrein/arrondi.
„ aucune introduction: Raccordement tangentiel
„ B=0: Raccordement non tangentiel
„ B>0: Rayon de l'arrondi
„ B<0: Largeur du chanfrein
Q Point d'intersection. Point final lorsque la droite coupe une
droite (par défaut: 0):
„ Q=0: Point d'intersection proche
„ Q=1: Point d'intersection éloigné
