CNC PILOT 4290 HEIDENHAIN 165
4.7 Eléments de f
o
rm
e d'un cont
our de t
our
nag
e

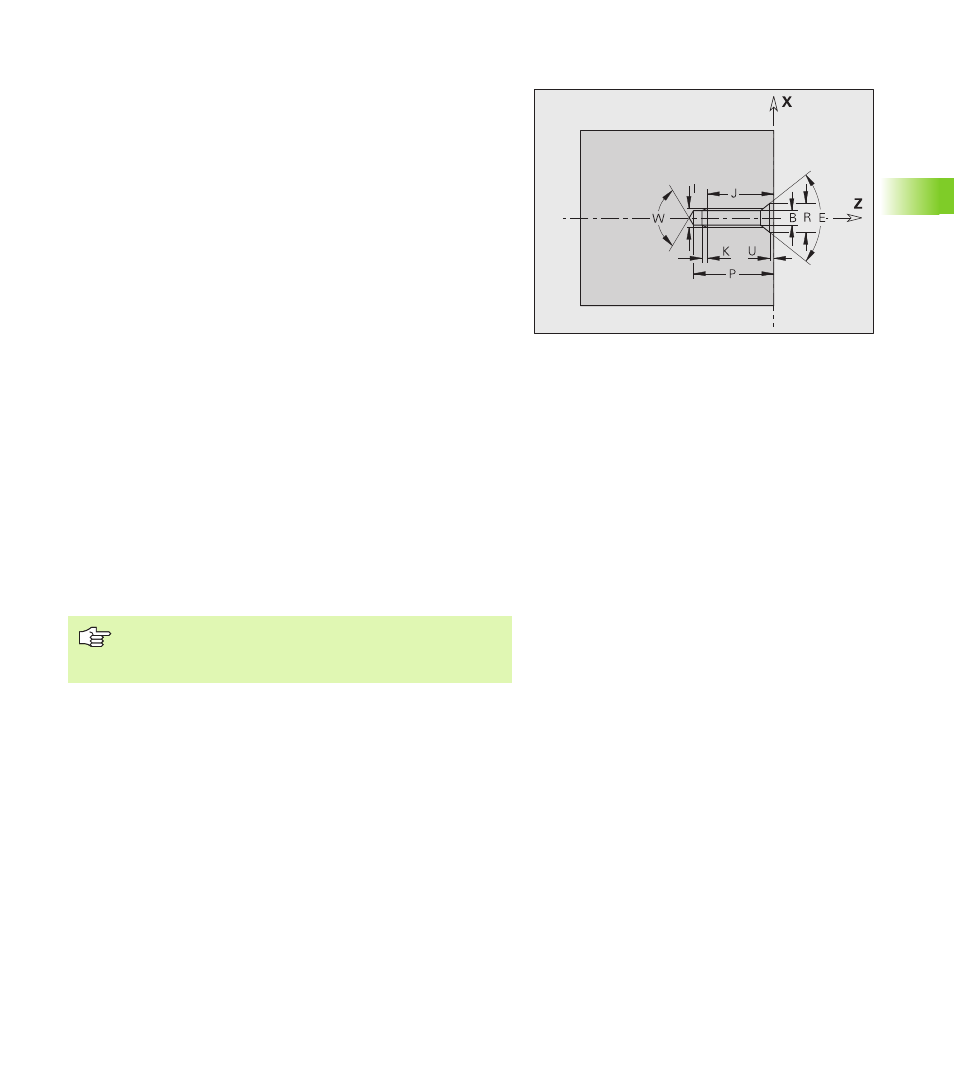

Perçage (au centre) G49–Géo
G49 définit un perçage unique avec lamage et taraudage au centre de
rotation (face frontale ou face arrière). Le trou G49 n'est pas une
partie du contour mais un élément de forme.
Paramètres
Z Position du début du trou (point de référence)
B Diamètre de perçage
P Profondeur du trou (sans pointe de perçage)
W Angle de pointe (par défaut: 180°)
R Diamètre de lamage
U Profondeur de lamage
E Angle de lamage
I Diamètre du filet
J Profondeur du filet
K Attaque du filet (longueur en sortie)
F Pas du filet
V Filet à gauche ou à droite (par défaut: 0)
„ V=0: Filet à droite
„ V=1: Filet à gauche
A Angle, position du perçage (par défaut: 0)
„ A=0°: Face frontale
„ A=180°: Face arrière
O Diamètre de centrage
„ Programmez G49 dans la section PIECE FINIE, et non
pas dans FRONT ni FACE ARR.
„ Usinez le perçage G49 avec G71..G74.
