CNC PILOT 4290 HEIDENHAIN 437
6.8 Cont
ours a
v
e
c l'ax
e C

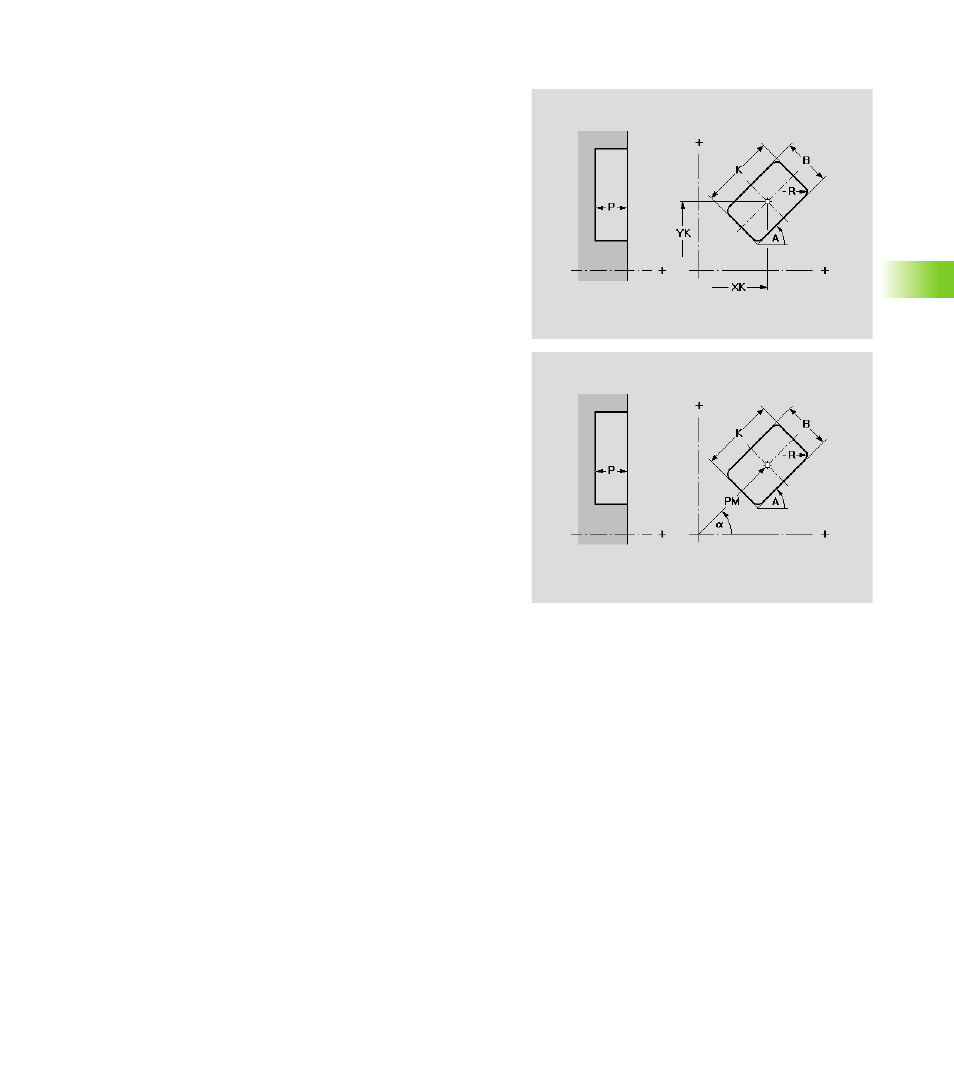

Face frontale ou face arrière: Rectangle
La fonction définit un rectangle sur la face frontale/arrière.
Paramètres
XK Centre en coordonnées cartésiennes
YK Centre en coordonnées cartésiennes
a Centre en coordonnées polaires (référence angulaire: Axe XK
positif)
PM Centre en coordonnées polaires
A Angle avec l'axe longitudinal du rectangle (référence: Axe XK)
K Longueur du rectangle
B Largeur du rectangle
R Chanfrein/arrondi
„ Largeur du chanfrein
„ Rayon de l'arrondi
P Profondeur de la figure
