CNC PILOT 4290 HEIDENHAIN 187
4.1
1
Cont
ours sur la surf
ace de l'en
v
e
loppe

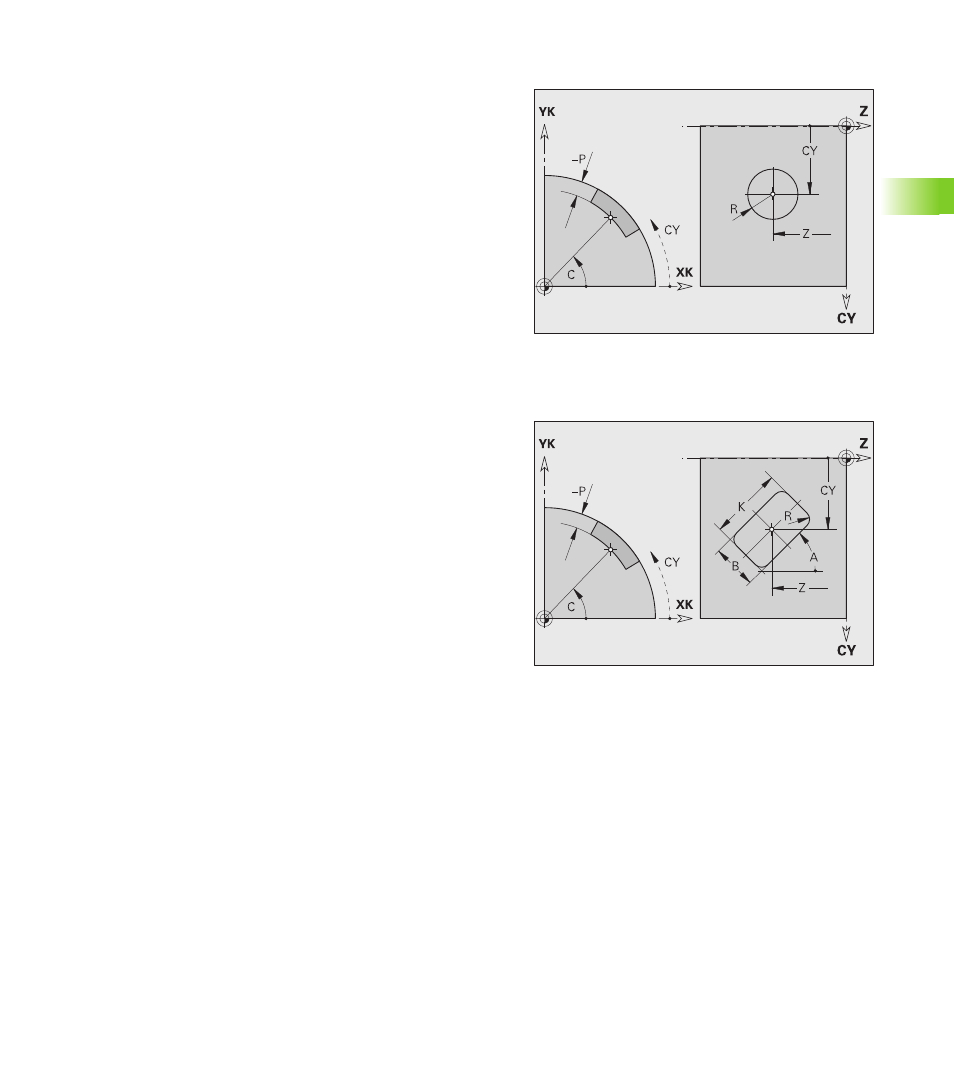

Cercle entier surface de l'enveloppe G314-Géo
G314 définit un cercle entier sur un contour situé sur la surface de
l'enveloppe.
Rectangle surface de l'enveloppe G315-Géo
G315 définit un rectangle sur la surface de l'enveloppe.
Paramètres
Z Centre
C Centre (angle)
CY Centre en „cotation dimensionnelle"; référence: développé
avec „diamètre de référence"
R Rayon
P Profondeur de la poche (par défaut: „P“ de G308)
Paramètres
Z Centre
C Centre (angle)
CY Centre en „cotation dimensionnelle"; référence: développé
avec „diamètre de référence"
A Angle avec l'axe Z (par défaut: 0°)
K Longueur
B Largeur
R Chanfrein/arrondi (par défaut: 0°)
„ R>0: Rayon de l'arrondi
„ R<0: Largeur du chanfrein
P Profondeur de la poche (par défaut: „P“ de G308)
