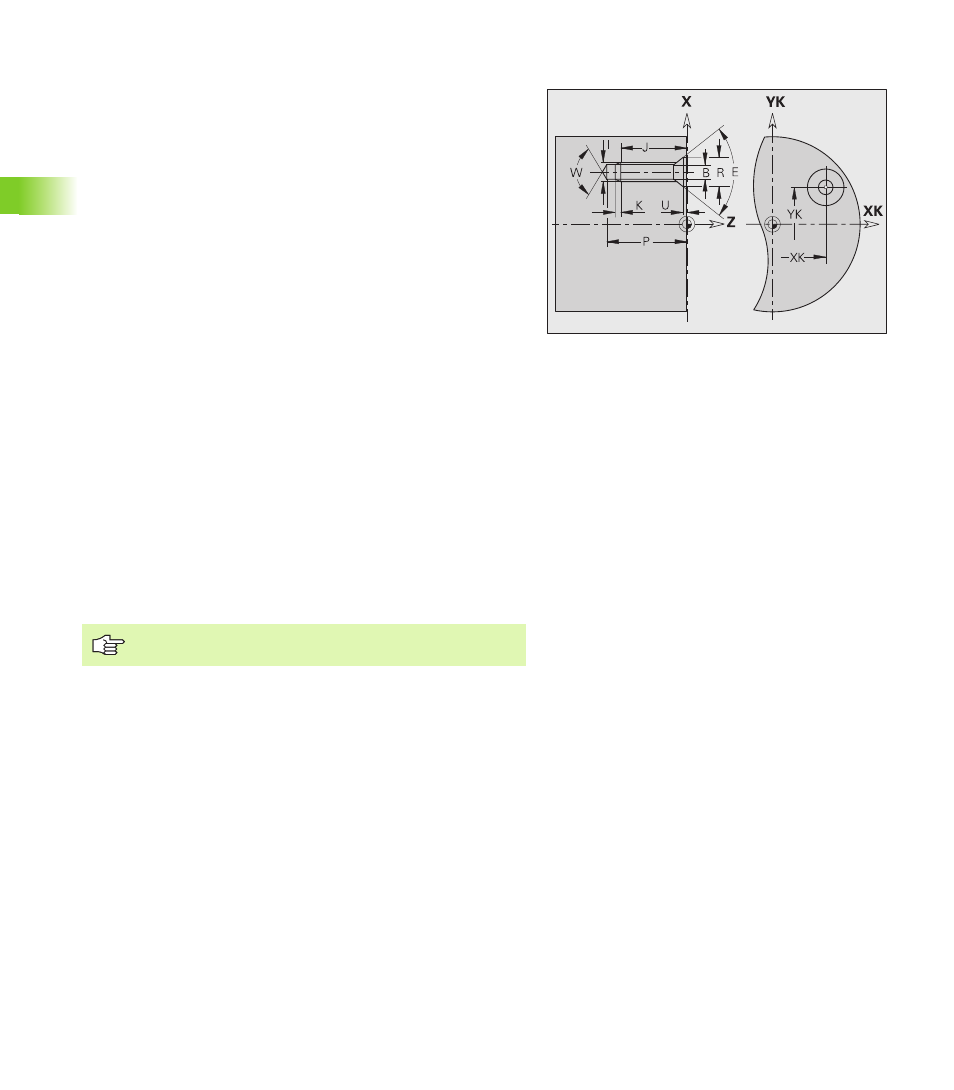

Perçage sur la face frontale/arrière G300-Géo
G300 définit un perçage avec lamage et filetage sur la face frontale ou
la face arrière.
Paramètres
XK Centre en coordonnées cartésiennes
YK Centre en coordonnées cartésiennes
B Diamètre de perçage
P Profondeur de perçage (sans pointe de perçage)
W Angle de pointe (par défaut: 180°)
R Diamètre de lamage
U Profondeur de lamage
E Angle de lamage
I Diamètre du filet
J Profondeur de filetage
K Coupe de filetage (longueur de sortie)
F Pas du filet
V Filet à gauche ou à droite (par défaut: 0)
„ V=0: Filet à droite
„ V=1: Filet à gauche
A Angle avec l'axe Z; inclinaison du trou
„ Plage pour face frontale: –90° < A < 90° (par défaut: 0°)
„ Plage pour face arrière: 90° < A < 270° (par défaut: 180°)
O Diamètre de centrage
Usinez les trous G300 avec G71...G74.
