6.5 Cont
our de la pièce finie
6.5 Contour de la pièce finie
Remarques sur la définition du contour
TURN PLUS ne demande pas les paramètres qu'il connaît déjà. Les
champs d'introduction sont inaccessibles. Exemple: Sur les droites
horizontales ou verticales, une seule coordonnée varie et l'angle est
défini par la direction de l'élément.
Vous définissez le type de cotation par softkey.

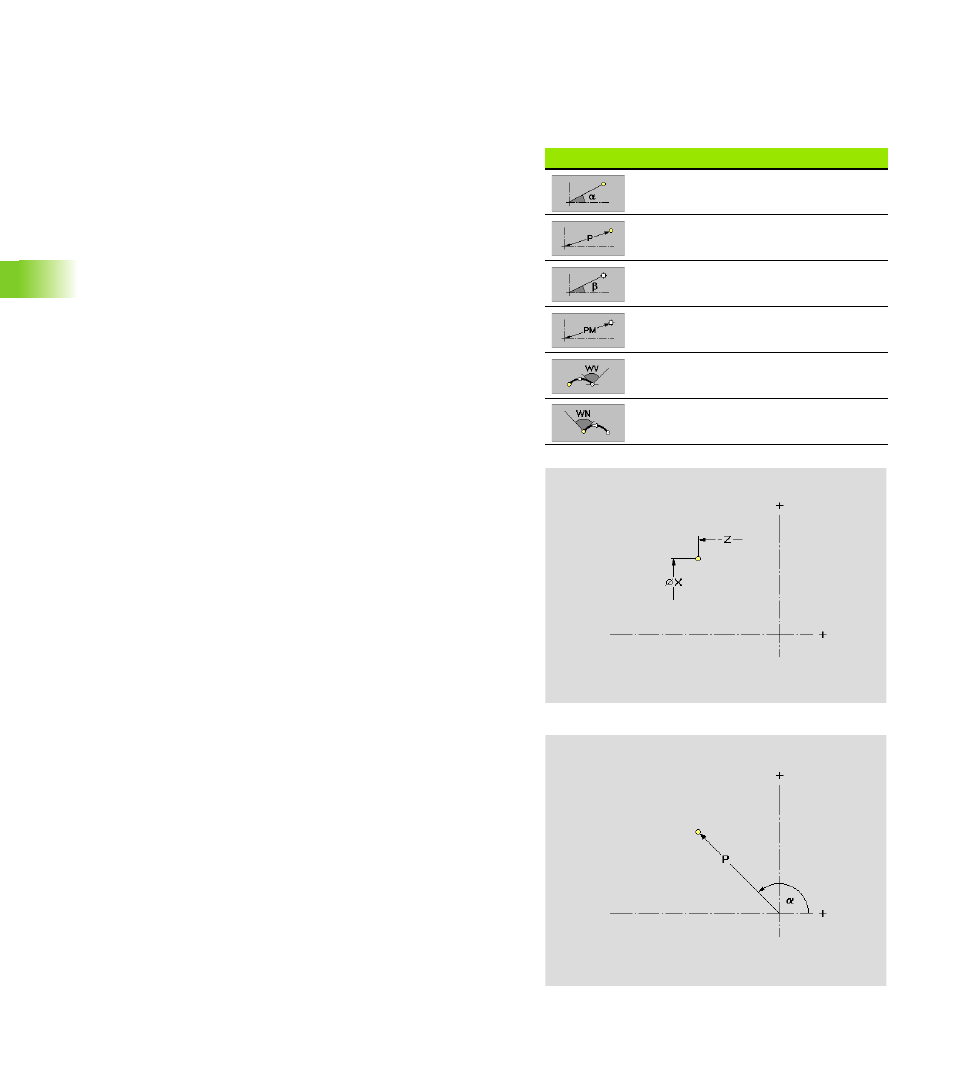

Point initial du contour
La fonction définit le point initial.
Softkeys
Cotation polaire du point final: Angle a
Cotation polaire du point final: Rayon
Cotation polaire du centre : Angle b
Cotation polaire du centre: Rayon
Angle avec l'élément précédent
Angle avec l'élément suivant
Paramètres
X Point initial du contour
Z Point initial du contour
P Point initial du contour en coordonnées polaires
a Point initial du contour en coordonnées polaires (référence: Axe
Z positif)
