CNC PILOT 4290 HEIDENHAIN 483
6.12 Af
fe
ctation des at
tr
ibuts

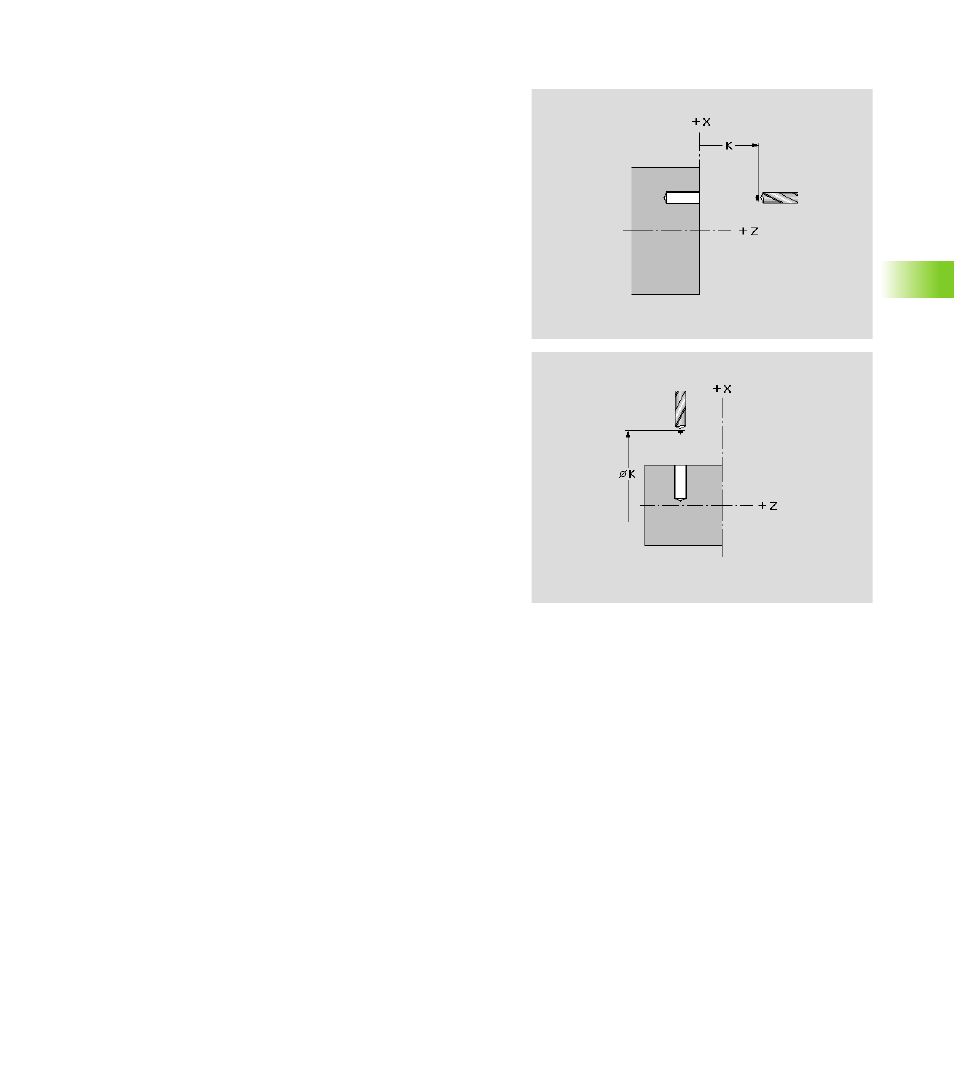

Attribut d'usinage „Perçage – Plan de retrait“
L'attribut d'usinage définit le plan de retrait d'un trou. Le foret est
positionné avant/après le perçage sur le „plan de retrait“ (perçage sur
la surface de l'enveloppe: Diamètre).
Affecter l'attribut d'usinage „Plan de retrait“:
U Sélectionner „Attributs > Attribut d'usinage >
Perçage > Plan de retrait“ dans le menu Pièce finie
U Sélectionner le trou. TURN PLUS ouvre la boîte de
dialogue „Plan retrait perçage“.
U Définir le plan de retrait
Attribut d'usinage „Combinaisons de perçage“
L'attribut d'usinage agit sur la sélection de l'outil. TURN PLUS gère les
combinaisons d'outils suivantes:
„ Centrage avec lamage: Outil CN à pointer (type 32*); ou outil à
centrer (type 31*)
„ Perçage avec lamage: Foret étagé (type 42*)
„ Perçage avec taraudage: Taraud (type 44*)
„ Perçage et alésage: Foret delta (type 47*)
Affecter l'attribut d'usinage „Combinaison de perçage“:
U Sélectionner „Attributs > Attribut d'usinage > Perçage > Centrage
av. lamage (ou Perçage av. lamage, Perçage av. taraudage, Perçage
et alésage)“ dans le menu Pièce finie
U Sélectionner le trou
U TURN PLUS affecte l'attribut d'usinage
Paramètres
K Plan de retrait. Position du foret avant/après le perçage.
