CNC PILOT 4290 HEIDENHAIN 477
6.1
1
Manipulation des cont
ours

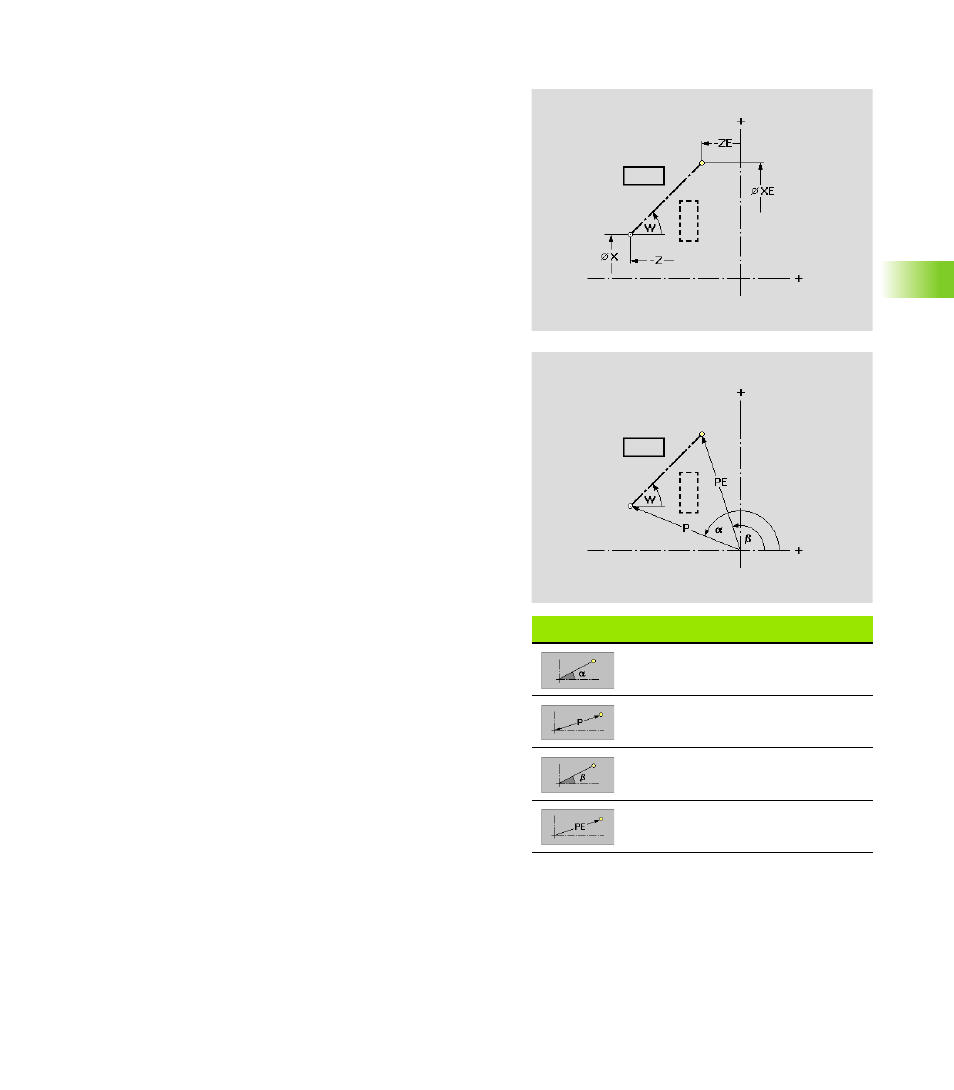

Transformations – Image miroir
Cette fonction inverse le contour en image miroir. Vous définissez la
position de l'axe pour image miroir avec le point initial et le point final
ou le point initial et l'angle.
Transformations – Inversion
Cette fonction inverse le sens de définition du contour.
Softkeys pour la cotation polaire
Cotation du point de rotation: Angle
a
Cotation du point de rotation: Rayon
Cotation du point final: Angle b
Cotation du point final: Rayon
Paramètres
X Point initial en coordonnées cartésiennes
Z Point initial en coordonnées cartésiennes
XE Point final en coordonnées cartésiennes
ZE Point final en coordonnées cartésiennes
W Angle de rotation
a Point initial en coordonnées polaires
P Point initial en coordonnées polaires
b Point final en coordonnées polaires
PE Point final en coordonnées polaires
Original (contours avec l'axe C uniquement):
„ Copier: Le contour d'origine est conservé
„ Effacer: Le contour d'origine est effacé
