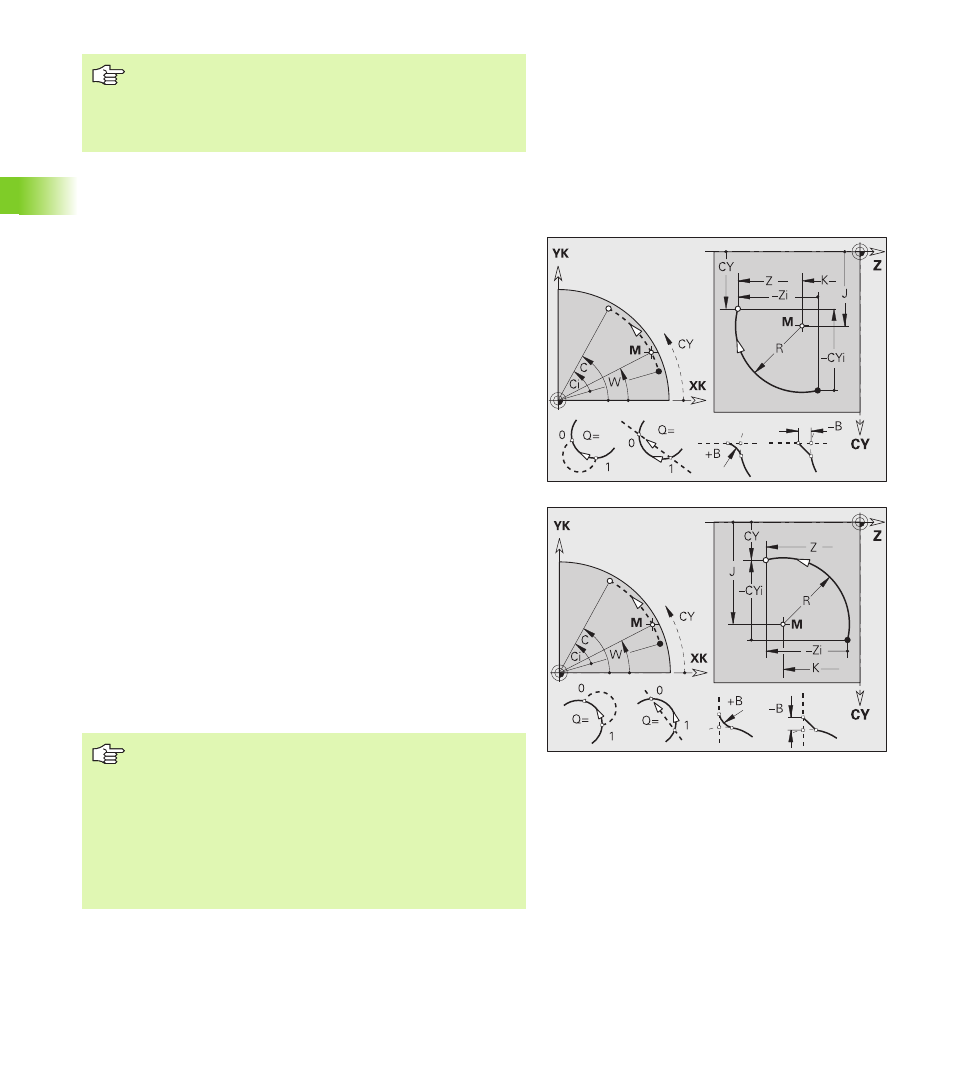

Arc de cercle d'un contour sur la surface de
l'enveloppe G112-/G113-Géo
G112/G113 définit un arc de cercle sur un contour situé sur la surface
de l'enveloppe. Sens de rotation: voir figure d'aide
Programmation
„ Z, CY: en absolu, en incrémental, modal ou „?“
„ C: en absolu, incrémental ou modal
„ Programmer soit Z – C ou Z – CY
Paramètres
Z Point final
C Point final (angle final)
CY Point final en „cotation dimensionnelle"; référence:
Développé avec „diamètre de référence"
R Rayon
K Centre dans le sens Z
W Angle du centre
J Angle du centre en „cotation dimensionnelle"
B Chanfrein/arrondi. Définit la transition à l'élément de contour
suivant. Programmez le point final théorique si vous indiquez
un chanfrein/arrondi.
„ aucune introduction: Raccordement tangentiel
„ B=0: Raccordement non tangentiel
„ B>0: Rayon de l'arrondi
„ B<0: Largeur du chanfrein
Q Point d'intersection. Point final lorsque l'arc de cercle coupe
une droite ou un arc de cercle (par défaut: 0):
„ Q=0: Point d'intersection proche
„ Q=1: Point d'intersection éloigné
Programmation
„ Z, CY: en absolu, en incrémental, modal ou „?“
„ C: en absolu, incrémental ou modal
„ K, J: en absolu ou en incrémental
„ Programmer soit Z – C ou Z – CY, ou bien K – W ou K – J
„ Programmer soit le „centre", soit le „rayon"
„ Avec „rayon": Seuls sont possibles les arcs de cercle
<= 180°
