Pré-perçage centrique – Surépaisseurs
Pré-perçage centrique – Approche et sortie
Surépaisseurs

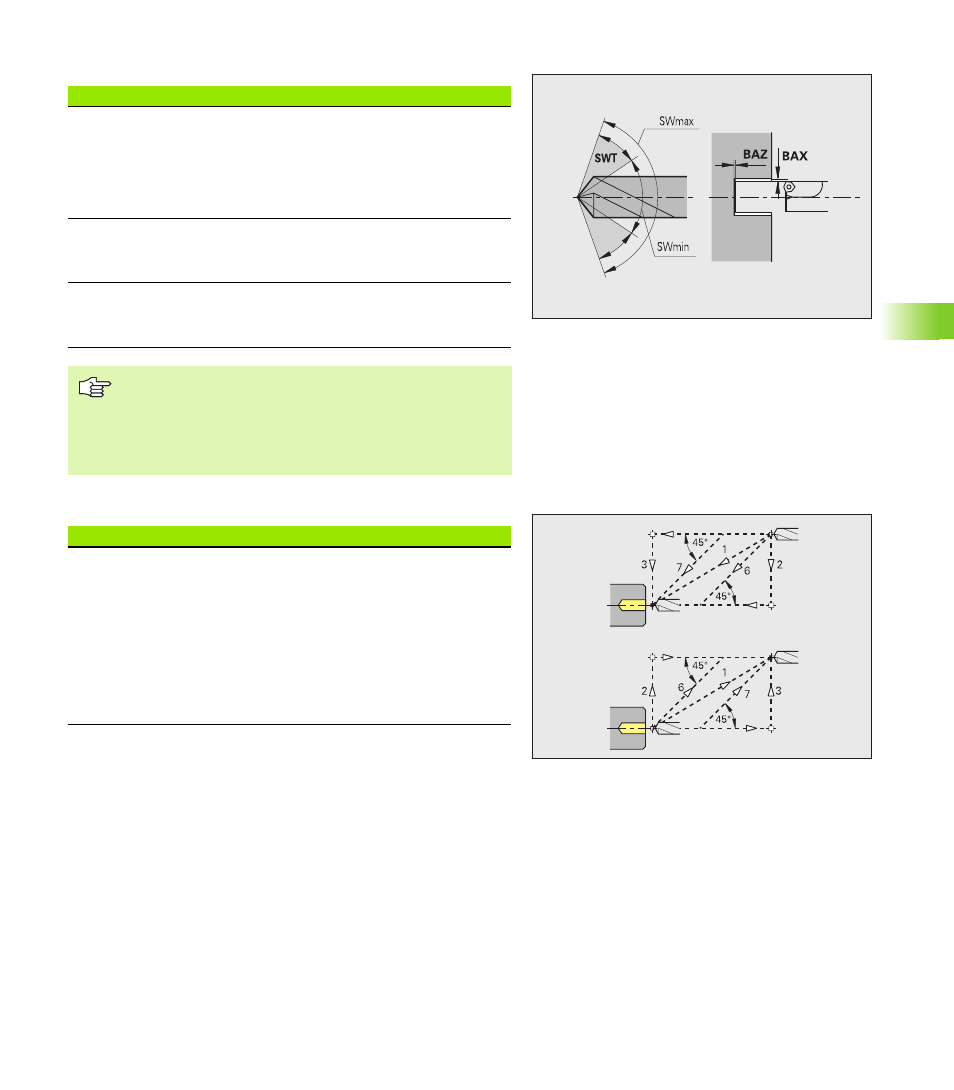

Tolérance angle de pointe [SWT]
Si l'élément limitrophe du trou est un biseau, TURN PLUS
recherche en priorité un foret hélicoïdal avec angle de pointe
adapté. S'il n'existe aucun foret hélicoïdal adapté, le pré-
perçage est réalisé avec un foret à plaquettes réversibles. SWT
définit la tolérance d'angle de pointe.
Surépaisseur de perçage – Diamètre [BAX]
Surépaisseur d'usinage en plus du diamètre de perçage
(sens X – cote de rayon).
Surépaisseur de perçage – Profondeur [BAZ]
Surépaisseur d'usinage en plus de la profondeur de perçage
(sens Z).
BAZ ne peut pas être respectée
si la finition interne suivante est impossible à cause du
petit diamètre.
dans le cas de trous borgnes dans l'étape de perçage
final „dimin < 2* UBD2“.
Approche et sortie
Approche contour pour pré-perçage [ANB]
Sortie contour pour changement d'outil [ABW]
Stratégie de l'approche/sortie:
1: Simultanément dans le sens X et Z
2: Sens X puis Z
3: Sens Z puis X
6: Déplacement accouplé, sens X puis Z
7: Déplacement accouplé, sens Z puis X
